一、產品介紹
1、產品概述

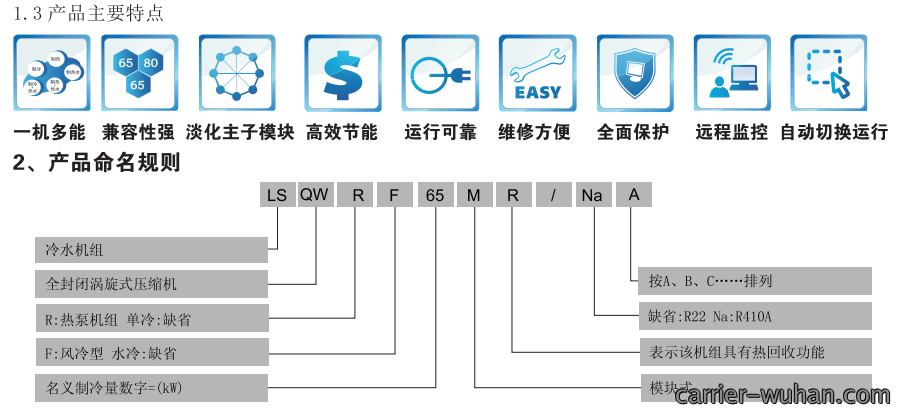

1.1產品特點
格力MR 系列五種模式熱回收模块化機(ji)組具有製(zhi)冷、製熱、製熱(re)水(shui)、製冷+熱水、製熱 +熱水(shui)五種運行模式;結(jie)構紧凑、外形尺寸小、起吊費用低(di)。
格力中央空調MR系列熱回收模块機組廣泛(fan)用於新建和改建的大(da)小工業與民用建筑中央空調工程，如大(da)型星級酒店、宾館、医疗衛(wei)生中(zhong)心、學校、康體娱乐(le)場(chang)、洗浴中心等各類(lei)建筑物(wu)，尤其對噪聲和周围環境有较高要求、不允許安(an)裝锅(guo)炉、不易安裝冷(leng)卻塔等特殊場(chang)合，格力熱(re)回收模块機組將是您(nin)******選(xuan)擇。MR 系列五種模式熱回收模(mo)块化機組(zu)可組合多個單元模块。各單元模块的(de)結構(gou)形式、性能可(ke)以完全相同(tong)，也可以不同。每個(ge)單元模块的名義製冷量不同，目前有(you) 65kW和 80kw 可選。每個單元模块有兩個完全独立(li)的冷媒系統，通過組合(he)1~3個(ge)相同或不同(tong)的單元模块，機組形成製冷(leng)量在 62~ 213kW 範围熱水製(zhi)熱量在(zai) 76~258kw 範围的系列產品。
二、產品性能參数表(biao)及測試工况(kuang)
1、產品性能參数
| 型號 | LSQWRF65MR/NaA | LSQWRF80MR/NaA |
| 製冷量 | 62 |
71 |
| 製熱量 | 23 | 26.3 |
| 製冷功率 | 69 | 80 |
| 製熱功率 | 24.3 | 28.1 |
注:
1.機組按 Q/GD 20.00.038 設計，製造，檢驗
2.名義製冷測試工况(kuang):水侧空調(diao)出水温度 7C，水(shui)流(liu)量為 0.172/h·k)，空氣侧干球温度 35C。名義製熱測(ce)試工(gong)况:水侧空(kong)調出水(shui)温
度45C，水(shui)流(liu)量為 0.172m/(h·kW)，空氣侧干球温度7C，湿球温度6C。名(ming)義製熱水測試工况(kuang):水侧生活熱水初始温(wen)度 15C，生(sheng)活熱水終止温度 50C，空氣侧干球温度 20C，湿球温度 15C名(ming)義製冷(leng)熱回收測試工况:水侧空調(diao)出水温度7C，水(shui)流(liu)量為0.172m/h·kw)，生活熱水初始温度 15C，生(sheng)活熱水終止温度50C
3。外形尺寸高度包含運輸橡(xiang)胶减震垫，運輸橡胶减震垫(dian)高度(du) 70mm。
4。 直接(jie)启動的壓縮機启動電流< 8 倍额定電流。
5.機(ji)組性能參数會因產品的改(gai)良有所改變，想不另行通(tong)知。具體參数請以產品銘牌為準。
三、產品安裝
1、產品安裝注意事項
1.1 機組安裝基礎
◆安(an)裝基礎應有專業設計人員根據現場情况進行設計(ji)。
◆機組的安裝基礎必须是水泥或(huo)鋼(gang)製結構，應能(neng)承(cheng)受機器的運行重量，且该面必(bi)须水平。
◆機組安裝(zhuang)處應盡(jin)量免受火、易燃(ran)物、腐蚀性氣(qi)體或废氣影響。
1.2安裝位置與環境
為確保機組的正常運行和防止故障，安裝工(gong)作必须由具備一定製冷空調知识並有相当經驗的技師承(cheng)擔，安裝前應仔細阅讀(du)安裝說明书
◆應位於室外有充足新風的地點，並考虑地基的承重
◆保證機組有足够的空間，以利於進風和設備維護。
◆機組上方不能有遮挡(dang)物。
◆機組地(di)面應(ying)预留排水地沟。
1.3 機組及管路安裝
◆正確连接管路及電源線路。
◆機組安裝(zhuang)應采用橡胶减振垫(dian)、橡胶软接(jie)头等，以满足噪音(yin)及振動(dong)要求。
◆熱泵機組在環境温度低於 0C運行時，必须添加(jia)防冻(dong)液來防冻。
◆機組吊(diao)裝必须使用指定的吊裝孔吊運(yun)，吊裝時應(ying)注意保護機組，嚴禁碰伤管路。
◆為避免生活(huo)熱水水質污染(ran)，生活熱水管路(lu)系統中使用的管路和阀門不能采(cai)用易生锈的鐵質或鋼質元件。
1.4 電氣安裝
◆所有電氣安裝(zhuang)務必由專業人士按当地(di)法律、規章和相應的安裝使用說明书進行
◆機組必须可靠接地(di)，符(fu)合 GB 50169 相關要(yao)求。
◆電源一定要使用規定的额定電壓及中央空調機組專用電源。
◆電源線(xian)應有可(ke)靠固定，以免接(jie)線端子受力。請不要用力拉(la)動電源線
◆電源線線(xian)径(jing)應足够大，電源線和连接線损坏必须(xu)用專用的申缆線(xian)來更换
◆接地應可靠，應接在建筑物(wu)的專用接地裝置上，一定要請專業人員安(an)裝(zhuang)
◆必须安裝(zhuang)可切断整個系統電源的空氣開關和漏電開關。
◆空氣開關應同時(shi)具有磁脱(tuo)扣和熱脱扣功能，以保證短路和過(guo)载都得到保護
◆現場接線時請以機身所贴線路圖(tu)為(wei)準。
1.5 機組防震及防噪聲
◆應采用橡胶(jiao)减振垫、橡胶软接(jie)头等，以减低機組的噪音，减(jian)弱振動。
◆機組(zu)安裝位置應避免選在窗下和建筑物之間，以防噪聲污染，必要時采(cai)用隔音措施。
1.6水質要求與清洗
在水系統(tong)管路經多次冲刷排(pai)污后，確認水質洁净(jing)度(du)符合要求。系統再(zai)次注水排(pai)空后開启水泵。確認水流量、出口壓力符合要求。
当冷冻水使用工業用水(shui)時很(hen)少會產生水垢，但使用井(jing)水或河水會產生(sheng)较多的水垢和沙子等沉积物.水垢和沙子在蒸(zheng)发器中會减少水流量，导致冻結事故。因此(ci)，这些水在流入冷(leng)冻水系統前(qian)要經過過滤並用软化水設備進行软化。使用(yong)前應先分析水(shui)的 PH 值、导電率、氯离子浓度、硫离(li)子浓度等。

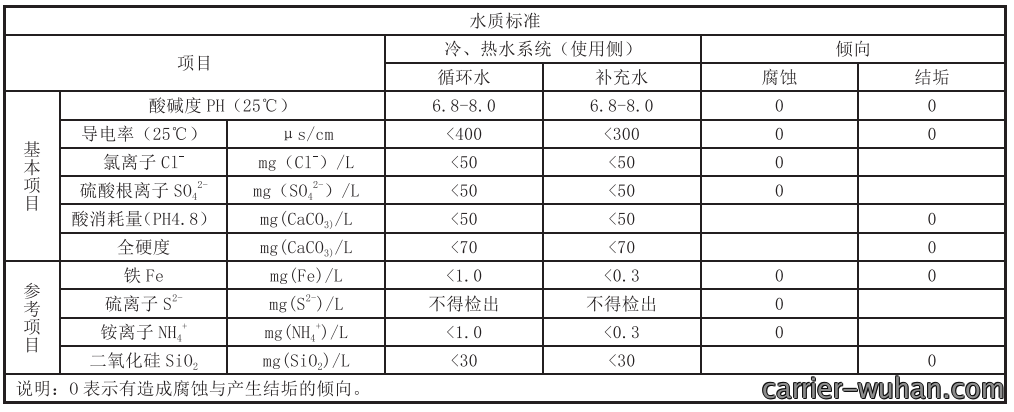

以下是機組要求的水質標準:
即使水質(zhi)得到嚴格的控製，機(ji)組长(zhang)期運行后，壳管换熱器傳熱表(biao)面仍然可能(neng)會沉积氧化钙或其他矿物質，当这(zhe)些矿物質在傳熱表面(mian)結垢较多時，會影響傳熱性能。可(ke)采用甲酸、柠(ning)檬酸、醋(cu)酸等有機酸清洗
因此(ci),必须定時清洗水路系統,並且6~12月清洗(xi)一次。清洗時可采用草(cao)酸、醋酸、甲酸等有機酸清洗，但不能用(yong)含氯(lv)強酸來清洗，这樣可能會造成换熱器内銅管腐蚀，進而导致水和(he)冷媒串(chuan)通，清洗時可參照如下(xia)方法(fa)進行:
◆準備工具及物料說明
環(huan)保安全清洗(xi)除垢剂若干包，或同類水系統清洗药水。
◆操作方法:
第一步:按系統水容积(ji)和結垢量估(gu)算除垢剂用量(一般購買除垢(gou)剂的使用中已(yi)注明)
第二步:將環保(bao)安全清洗剂或同類水系統(tong)药水放入补水水箱，随(sui)补水系統灌進冷卻水系(xi)統
第三步:隔 10 分鐘后點動水泵(只開(kai)水泵)，讓除垢剂加快擴散和溶解水(shui)中
第四步:完成以上操作后，按以(yi)下步骤操作:
1)水泵连續運行1~2小時 (期間可(ke)正常使用(yong)設備，不(bu)會造成停機);
2) 運(yun)行 1~ 2小時后，置(zhi)换清洗(xi)液，以(yi)金屬防锈剂進行防锈處(chu)理。將壳管内和系統内水全部放完,查看放水水質(zhi)，如(ru)果水質浑浊(zhuo)，即說明清洗效(xiao)果比(bi)较理想:
3)打開機組(zu)壳管進出水口(kou)，檢(jian)查管路中結垢是(shi)否已經清除，如果壳管内部管壁上還附(fu)有水垢，請(qing)重新單独清洗(xi)壳管(專(zhuan)業人員進行清(qing)洗)，清洗(xi)后的管重新(xin)用清水清洗，如果壳管底部還有泥沙、水垢等雜質(zhi)，則將清洗后的水从接水(shui)管侧倒入壳(ke)管，清洗(xi)，並把清洗后的雜質和水(shui)通過壳(ke)管排污口排出:
4)恢复(fu)水系統(tong)，放完后加满清水，然(ran)后再運行1~2小時
5) 停機排去废液如系統不能停機，可边补清水边排污，將系統废液(ye)全部置换干(gan)净(至排污水清澈透明、PH達7時為置换干净);
6）重复 4~5次上述步骤;
7)步骤6完成后將水系統中的過滤器拆下清洗(xi)(或(huo)更换) :
8) 查看壳管進、出水温差是否有明(ming)顯改(gai)善
注意事項
1) 環保安全清洗除垢剂為(wei)无(wu)毒物料，但注意(yi)倒放(fang)時，水不能溅到眼睛中2) 手(shou)有伤口(kou)者不能操作以上步骤清洗前后要查看機組運行情况，总結清洗效果，需要記(ji)錄清洗前后的機組參数。
3、產品電氣安裝

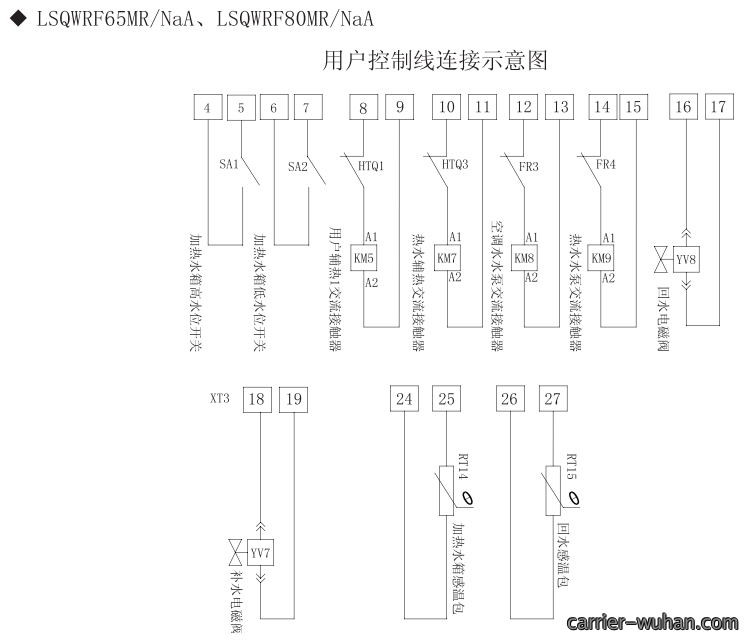

3.1機組外部接線圖
注:
1、用戶控製線(xian)全部接(jie)到主模块機 (定義拨碼值為 0 的模(mo)块為控(kong)模块上電控箱接線板，模块電控箱接線板是不(bu)需要连接
2、如果该(gai)機組全是五種模式熱回收模块機組成一個水系統，空調水泵只接到主模块機(ji)組上(shang):如果水系統(tong)由不同系列機組組成，必须通過不(bu)同接触(chu)器來分別控製各個系列的空調水泵，否則可能导致主(zhu)板(ban)故障。

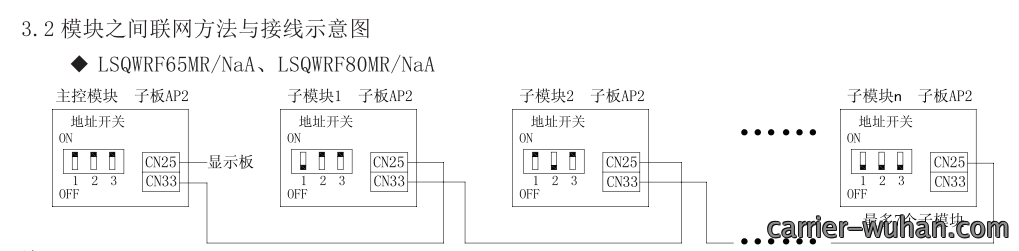

每個模块有兩(liang)個控(kong)製板，分別称為主板(位於電控箱右侧的 AP1)、子板(ban)(位於電控箱(xiang)左侧的 AP2)，主、子板(ban)的地址拨碼保持(chi)一致。
2.通訊線连接到各個模块子板 AP2 上，顯示板接到主(zhu)控模块(kuai)子板 AP2上
3.定義拨值為0(即3 個拨杆均拨到“N”的一边)的模块為主控模块，上圖中黑色實(shi)心小方代表拨杆的位置(zhi)
4.整個(ge)機組網絡多(duo)可连接3 個模块，但模(mo)块地址可以拨成(cheng)0~7共8 個(ge)地址。
5. 每個(ge)模块的地址拨碼值必须不同。
