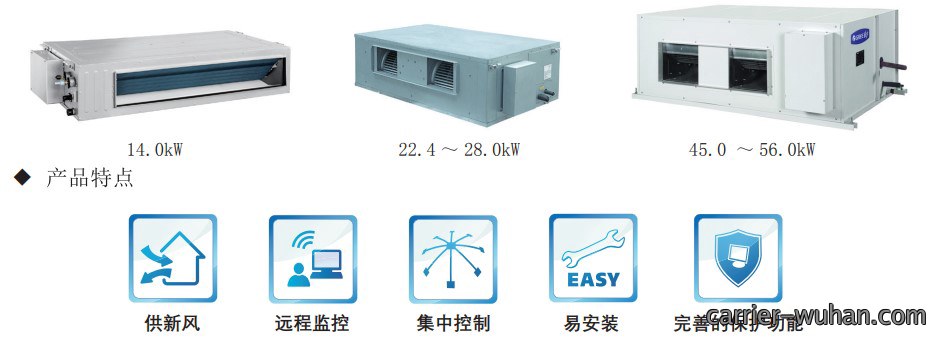

一、產品介紹
◆ 產品定義
多聯式全(quan)新風處理機組是指可(ke)以直接處理室外空氣，並(bing)將其送到使用區域的變頻機組。機組選型 方式多樣，可與普通多聯室内機混(hun)接到一個系統中(zhong)使用，也可作為(wei)一個單独系(xi)統使用。機(ji)組能(neng)力範围 14.0kW ～ 56.0kW（風量 1000m3 /h ～ 6000m3 /h）。
| 型號 | GMV-NDX140P/A | GMV-NDX224P/A | GMV-NDX280P/A | GMV-NX450P/A(X4.0) | GMV-NX560P/A(X5.0) | GMV-NX560P/A(X6.0) |
| 製冷量（kw） | 14.00 | 22.40 | 28.00 | 45 | 56 | 56 |
| 製熱量（kw） | 10.00(12.00) | 16.00(20.00) | 20.00(22.00) | 32 | 39 | 39 |
| 循環風量 | 1200/1000 ～ 2000 | 2000/1500 ～ 3000 | 2500/2000 ～ 3500 | 4000 | 5000 | 57 |
| 噪音 | 40 ～ 50 | 45 ～ 54 | 47 ～ 54 | 52 | 150/200/250/300/350 | 200/250/300/350 |
| 機外静壓 | 150/50 ～ 200 | 200/50 ～ 300 | 200/50 ～ 300 | 150/200/250/300/350 |
注：
① 機組製熱量(liang)為(wei)工况 1（工况 2），工况 1：室内(nei)干球(qiu) / 湿球(qiu)温(wen)度（7/-℃）、室外(wai)干球 / 湿球(qiu)温(wen)度（7/6℃），工况 2：室内(nei)干球(qiu) / 湿球(qiu)温(wen)度（0/-℃）、室外(wai)干球 / 湿球(qiu)温(wen)度（0/-2.9℃）。 ② 循環風(feng)量一欄(lan)，“/”左边為额定循(xun)環風量，右边為可調範围。 ③ 輸入(ru)功率(lv)一欄，“/”左边(bian)為额定功率，右边為******功率。 ④ 機(ji)外(wai)静壓一欄，140/224/280 機型：“/”左边為默(mo)認静壓值，右边為静壓可調範(fan)围(wei) :450/560/560 機型：標(biao)準機型為 200Pa，其 他静壓(ya)值為非標機型(xing)。 ⑤ 以上製冷量測試工况：室内(nei)干球(qiu) / 湿球(qiu)温(wen)度（35/28℃）、室外(wai)干球 / 湿球(qiu)温(wen)度（35/-℃）。 ⑥ 噪音是根據國標(biao) 18837 測試，並根據公司内部的規格代表值(zhi)在消聲室换算時所得(de)出的值。機組本體是用换算后(hou)所得出的(de)******值 來表示的。在實际的工程安裝和應用条件下，因受周围噪音及(ji)反射聲等客觀因素的(de)影響，運作時的值一般要高於本樣(yang)本記载值。 ⑦ 機組性能參数會因(yin)產品的改良有所(suo)改變，恕不另行(xing)通知(zhi)，具體參数請以產(chan)品銘牌為準。
產品執行標準：GB/T 25128-2010。 2.1 機組介(jie)紹多聯式空調機(ji)組新風室内機是一種从室外侧引入新風並進行處理提供給室内侧用戶使用的(de) 空調處理機組。

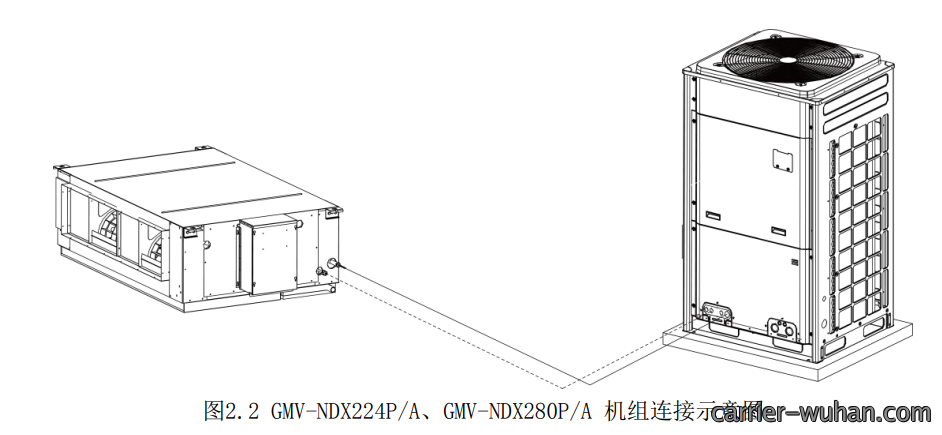

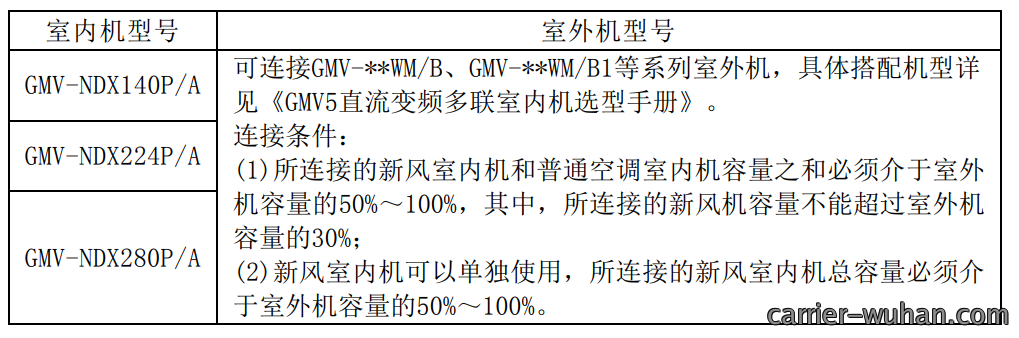

根據選擇風量的不同，多聯式空調機組新風室内機有下面兩種连接(jie)方(fang)式：
（1） 如果選擇新(xin)風風量(liang)≤2500m³/h，則可以(yi)按照下面與(yu)普通室内機混接方式，或者按(an)照
（2） 中與固定外機搭配方式：
注意：多聯式空調機組新風室内機與普通多聯式空調室内機连接時，需(xu)要(yao)嚴格執行容量要求， 新風室内機容量不允許超過(guo)室外機容(rong)量的30%，室内機容量(liang)之和介於50%～100%之(zhi)間，否 則會(hui)影響用戶使(shi)用舒適性，甚(shen)至可能(neng)带來機組的损坏。

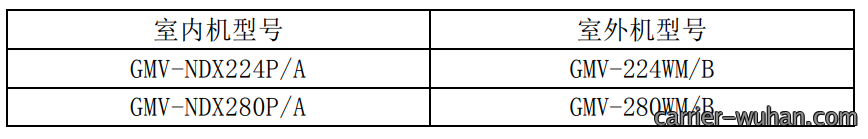

（2） 如果選擇新(xin)風風量(liang)＞2500m³/h，則只可以(yi)按照下面(mian)一拖一搭配方式连接：（搭配外機 以 GMV5S 系列為例）

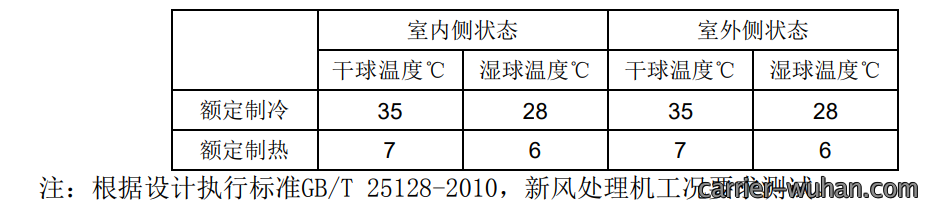

2.2 機組额定工况
① 機組運行範围嚴格執(zhi)行國(guo)家標準GB/T 25128-2010《直接蒸发式全(quan)新(xin)風空氣處理機組》 中的相關要求。 ② 出廠時製冷運行送風温度設定為18℃，製熱運行送風(feng)温度設(she)定為22℃。用戶如需更改 相關温度設定，請聯系售后技術服務人員。
3 安裝前準備
注(zhu)意！ 機組產品圖片仅供參考，請以實物為準；未注尺寸單位均(jun)為(wei)mm
3.2 選擇安裝位置
（1） 確保(bao)顶部挂件有足够的強(qiang)度來承受機組的重量。
（2） 排水管出水方便。
（3） 進出口无障碍，保持空(kong)氣良(liang)好循環。

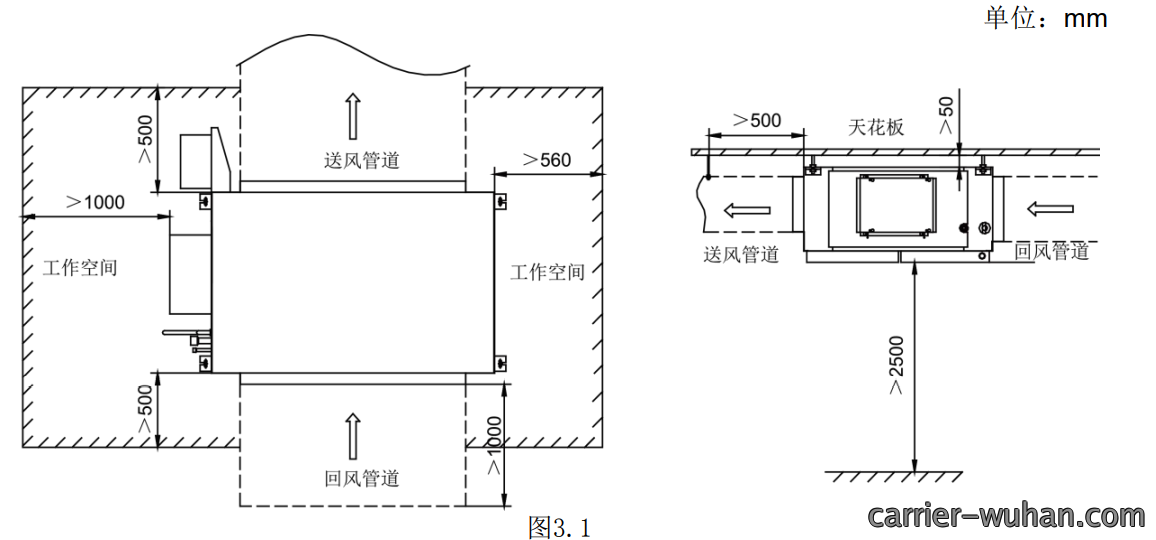

（4） 室内(nei)機要確保如下圖所要求的安裝距离，確保(bao)維修保养所需要的空(kong)間。
（5） 远离熱源(yuan)、有易燃氣體泄漏和有煙雾(wu)的地方(fang)。
（6） 不宜安(an)裝(zhuang)在環境酸碱度高、電壓波(bo)動大、车辆(liang)船舶等地(di)方。
（7） 機器為吊顶式（天(tian)花内藏暗裝(zhuang)式）。
（8） 室内、外機電源線，连接(jie)電線距電視機、收音(yin)機至少保(bao)持 1m 的(de)距离(li)。这是(shi)為了防止 上述家電出現圖象(xiang)干(gan)扰和噪音。（即使有 1m 的(de)距离(li)，若(ruo)產(chan)生的電波较強，也可能出(chu)現 噪音）。
注(zhu)意！ ① 機組(zu)的安裝必须符合國家和当地(di)的安全規範。
② 空調機組的安裝質(zhi)量直接影響正常使用(yong)，用戶切不可自行(xing)安(an)裝，購機后請您與經銷商(shang)聯 系，由專業安裝人員進行安(an)裝(zhuang)及調試。
③ 在所有的安裝工作完成后才能(neng)接通電源。
④ 当安裝(zhuang)在较(jiao)小的房間里時，必须采取相(xiang)應措(cuo)施，以防止製冷剂萬一发生泄漏時房間里製 冷剂浓(nong)度超過極限值(zhi)，导致缺氧或(huo)窒(zhi)息。
3.3 通訊(xun)線選(xuan)型要求 注(zhu)意！ 若空調(diao)機組安裝(zhuang)在強電磁干扰的地方，内機與線控器通訊線必须使(shi)用屏蔽線，内機與内機 （外機）通訊線必须使用带屏蔽的雙绞線。
