格力(li)中央空調GMV 商用多聯機工程設(she)計及安(an)裝

                                                                        格力中央空調GMV 商用多聯機工程設(she)計及安(an)裝


一、室内(nei)、外機製冷剂(ji)配(pei)管設計

1、室内外機製冷剂配管允許长度和落差

◆ 上出(chu)風室内外機连接方式

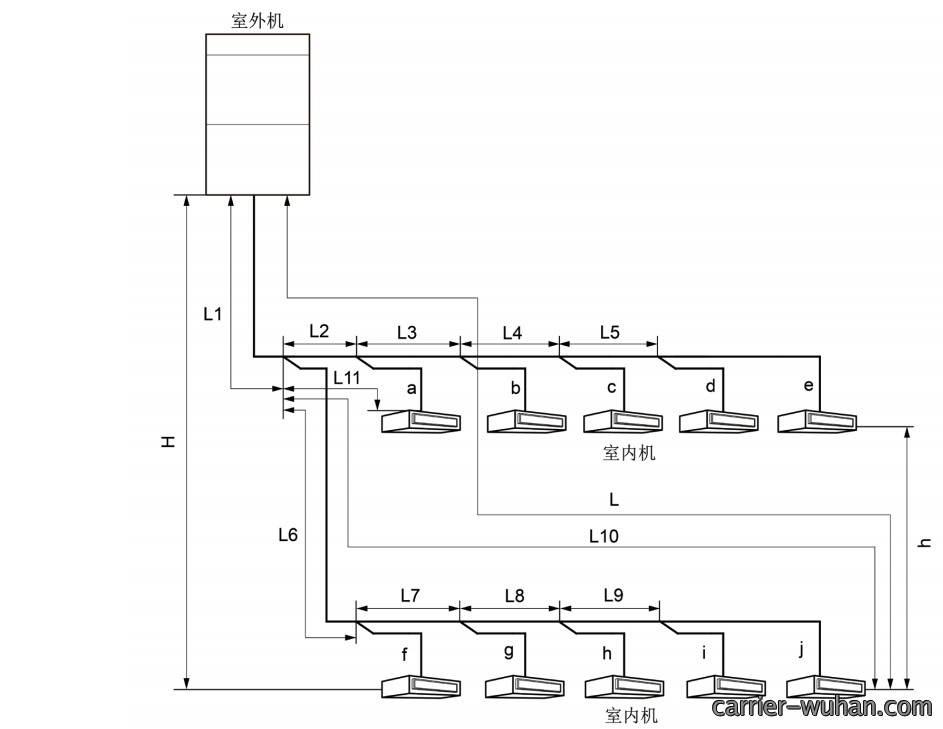

上出(chu)風室内外機连接方(fang)式采用 Y 型分歧管连接，连接方式见下圖：


GMV Water 水源熱泵(beng)直流變頻多聯空調機組(zu)


外機型號 氣管管径（mm） 液管管径（mm）
GMV-W224WM 无需加大管径 无需加大管径 无
GMV-W252WM 无需加大管径 无需加大管径 无
GMV-W280WM 无需加大管径 Φ12.7
GMV-W335WM Φ28.6 Φ15.9
GMV-W448WM Φ31.8 Φ15.9
GMV-W504WM Φ31.8 Φ19.05
GMV-W560WM Φ31.8 Φ19.05
GMV-W615WM Φ31.8 Φ19.05
GMV-W670WM Φ31.8 Φ19.05



GMV-W728WM Φ38.1 Φ22.2
GMV-W784WM Φ38.1 Φ22.2
GMV-W840WM Φ38.1 Φ22.2
GMV-W895WM Φ38.1 Φ22.2
GMV-W950WM Φ38.1 Φ22.2
GMV-W1005WM Φ41.3 Φ22.2
GMV-W1064WM Φ41.3 Φ22.2
GMV-W1120WM Φ41.3 Φ22.2
GMV-W1175WM Φ41.3 Φ22.2
GMV-W1230WM Φ41.3 Φ22.2


GMV-W1285WM Φ41.3 Φ22.2
GMV-W1340WM Φ44.5 Φ22.2

② 如果室内機距离其近(jin)的分歧管长度大於 10m 時，额定(ding)容量 5.0kW 的及(ji)以下内機液管應加大一號。

GMV HR 熱回收多聯空調機組


L12: 一分歧管至远室内機距离；

L11：一(yi)分歧管至近室内機距离

室内分歧管的等效距离為(wei) 0.5m。


注意：

① 正常条件下，室内(nei)機一分歧管至(zhi)远内機的管长為 40m，当均满足(zu)以下条件時，可達(da)到 90m。

1) 总配管實际长度 L1+L2×2+L3×2+L4×2+…+L10×2+a11+a12+…+d21+d22 ≤ 1000m；

2）各(ge)個室内機距离(li)近的分歧管距离 a11,a12,b11,b21,b22,b31,c11,d11,d21,d22 ≤ 40m；

3）距离室内一分歧管远(yuan)内機與近内機管长(zhang)差 L12-L11 ≤ 40m。

② 室外機距离室内機一分歧管(guan)的主管******距离≥ 90m 時，則主管的高壓氣管、氣管(guan)和液管均應按下表調整管径。


③ 如果室内機距离其近(jin)的分歧管长度大於 10m 時，内機液管管径(jing)小於等於 6.35mm 的應加大一號。

◆ 侧出風室内(nei)外機连接方(fang)式


GMV ES 侧(ce)出風(feng)直流變頻多聯機

GMV-80WL/B1、GMV-100WL/B1、GMV-112WL/B1、GMV-120WL/B1 配管參数见下表：


GMV-140WL/B2、GMV-140WL/BS、GMV-160WL/B2、GMV-160WL/BS、GMV-180WL/B、GMV-180WL/BS、

GMV-200WL/B、GMV-224WL/B、GMV-250WL/B、GMV-280WL/B、GMV-310WL/B、GMV-335WL/B 機組配管參数

见下表：GMV S 多聯式空調機組

GMV-250WL/L 機組配管參数见下表：


3、配管選擇

◆ 上出風外機


（1）多模块连接時，室外機安裝順序按照容量大小排序，必需满足：室外機 4 ≥室外機 3 ≥室外機 2 ≥室外機 1。

（2）室外機與室外機分歧(qi)管間(jian)的配管“A”。

根(gen)據室外機分歧管上游连(lian)接的室外機容量選擇，按下表選擇管径。


（3）室外機分歧管間的配(pei)管“B”，室外機至室(shi)内分歧管的配管“C”。

根據室外(wai)機分歧管上游连接的(de)所有室外機容量总和選擇。


（4）室内侧(ce)分歧管(guan)間的配管“D”。

室内機間的分歧管間的配管尺寸根據(ju)下游内機总容量的大小選擇(ze)。


（5）室内分歧管至室内機間(jian)的配管(guan)“E”。

室内機分歧管與室内機間配管尺寸保持與室内機配管(guan)尺寸一(yi)致。


（6）室外模(mo)块間分歧管“①”的選擇


（7）室内侧分歧管“②”的選擇

室内機間的分歧管選擇根據下游内機总容量的大小按下(xia)表選擇。


GMV HR 熱回收多聯空調機組


注意：

多模块连接時，室外機安裝順序按照容量大小排序，必需满足：室外機 3 ≥室外機 2 ≥室外機 1。

（1）各模块至室外機間的分(fen)歧(qi)管配管 ( 圖中“M1、M2、M3”部分 ) 尺寸按基(ji)礎模块室外機的接管尺寸選擇。

基礎模块 低壓氣管（mm） 液管（mm）
GMV-Q252WM/E Φ19.05 Φ9.52
GMV-Q280WM/E Φ22.2 Φ9.52
GMV-Q335WM/E Φ25.4 Φ12.7
GMV-Q400WM/E Φ25.4 Φ12.7
GMV-Q450WM/E Φ28.6 Φ12.7


GMV ES 侧(ce)出風(feng)直流變頻多聯機


基礎模块 氣管 (mm) 液管 (mm)
GMV-80WL/B1 Φ15.9 Φ9.52
GMV-100WL/B1 Φ15.9 Φ9.52
GMV-112WL/B1 Φ15.9 Φ9.52
GMV-120WL/B1 Φ15.9 Φ9.52
GMV-140WL/B2 Φ15.9 Φ9.52
GMV-160WL/B2 Φ19.05 Φ9.52
GMV-180WL/B Φ19.05 Φ9.52
GMV-140WL/BS Φ15.9 Φ9.52
GMV-160WL/BS Φ19.05 Φ9.52


GMV-180WL/BS Φ19.05 Φ9.52
GMV-200WL/B Φ19.05 Φ9.52
GMV-224WL/B Φ19.05 Φ9.52
GMV-250WL/B Φ19.05 Φ9.52
GMV-280WL/B Φ22.4 Φ9.52
GMV-310WL/B Φ25.4 Φ12.7
GMV-335WL/B Φ25.4 Φ12.7

GMV ES 侧(ce)出風(feng)直流變頻多聯機

① GMV-80WL/B1、GMV-100WL/B1、GMV-112WL/B1、GMV-120WL/B1 機型液管总长 20m 无需追加冷媒。

② GMV-140WL/B2、GMV-160WL/B2、GMV-180WL/B、GMV-140WL/BS、GMV-160WL/BS、GMV-180WL/BS 機型液管总长 30m 无需追加冷媒。






保證系統不泄漏后(hou)，在壓縮機没有工作時(shi)，首先从室外機液管阀門注(zhu)入口處向機組追加充(chong)注規定量的 R410A 製冷(leng)剂直到充(chong)注到需要量為止。当(dang)发現由於管内壓力上升而不能较快充注到(dao)所需要补充的製冷剂量時，可以將機(ji)組置於製(zhi)冷開機状態，从外機(ji)低壓檢修口處進行製冷剂充注。

四、產品電氣安裝

電氣安裝注意事項

(1) 按國家布線規則進行安裝，所有(you)提供的零部件、材料、電氣(qi)作業都必须符合当地(di)法規。

(2) 必须使用空調機組專用(yong)電源，並且電(dian)源規格必须(xu)與機組额定電源一致。

(3) 電源(yuan)線必须可靠固定，以免接線端子受力。請不要用力拉(la)扯電源線。

(4) 電源線線径應足够大(da)，電源線和连接線损坏必须用專用的電缆線來(lai)更换。

(5) 所有電氣安裝務必由專業人士按当地法律、規章和對應說明书進行。

(6) 機組必须(xu)可(ke)靠接地，需(xu)符合当地國家的相關(guan)要求。

(7) 必须安裝(zhuang)可切断整個系統電源的断路(lu)器和漏電開關（單臺機組需(xu)配(pei) 30mA 的漏電開(kai)關）。

(8) 断路器應同時具有磁脱扣和(he)熱脱扣功(gong)能，以保證短路(lu)和過载都得到保護(hu)，應選用“D”型断路器。

(9) 現場接線時(shi)請以(yi)機身所贴線路圖為準。

(10) 室(shi)内外機組之間的配線，须使用規定的電線正確连接，並使(shi)接(jie)線端子不直接受到外力的影響確實固定好。连(lian)接或固(gu)定不好，可能引起(qi)火(huo)災事故。

(11) 電線(xian)中間不許接驳。当连接(jie)電線(xian)长度不够時，請聯(lian)系指定服務(wu)店重新配備一条长度足够的專用電線。

GMV6 人工智能多聯機

型號 各組合(he)模块(kuai)断 路器容量（A） 接地線小截面积 （mm2 ）
GMV-252WM/X 20 2.5
GMV-280WM/X 25 2.5
GMV-335WM/X 25 4.0
GMV-400WM/X 32 4.0
GMV-450WM/X 32 4.0
GMV-504WM/X 40 6.0
GMV-560WM/X 40 6.0
GMV-615WM/X 50 10.0
GMV-680WM/X 50 10.0
GMV-735WM/X 25+32 4.0+4.0
GMV-785WM/X 25+32 4.0+4.0
GMV-839WM/X 25+40 4.0+6.0
GMV-895WM/X 25+50 2.5+10.0
GMV-950WM/X 25+50 4.0+10.0
GMV-1015WM/X 32+50 4.0+10.0
GMV-1064WM/X 40+40 6.0+6.0
GMV-1119WM/X 40+50 6.0+10.0
GMV-1175WM/X 40+50 6.0+10.0


GMV-1230WM/X 50+50 10.0+10.0
GMV-1295WM/X 50+50 10.0+10.0
GMV-1360WM/X 50+50 10.0+10.0
GMV-1399WM/X 25+40+40 4.0+6.0+6.0
GMV-1455WM/X 25+40+50 2.5+6.0+10.0
GMV-1510WM/X 25+50+50 2.5+10.0+10.0
GMV-1565WM/X 25+50+50 4.0+10.0+10.0
GMV-1623WM/X 40+40+50 6.0+6.0+10.0
GMV-1679WM/X 40+40+50 6.0+6.0+10.0
GMV-1734WM/X 40+50+50 6.0+10.0+10.0


GMV-1790WM/X 40+50+50 6.0+10.0+10.0
GMV-1845WM/X 50+50+50
GMV-1910WM/X 50+50+50 10.0+10.0+10.0
GMV-1975WM/X 50+50+50 10.0+10.0+10.0
GMV-2040WM/X 50+50+50 4.0+6.0+10.0+10.0
GMV-2069WM/X 25+40+50+50 4.0+6.0+6.0+10.0
GMV-2129WM/X 32+40+40+50 4.0+6.0+10.0+10.0
GMV-2190WM/X 32+40+50+50 4.0+10.0+10.0+10.0
GMV-2245WM/X 32+50+50+50 6.0+6.0+6.0+10.0
GMV-2295WM/X 40+40+40+50 6.0+6.0+10.0+10.0


GMV-2350WM/X 40+40+50+50 6.0+10.0+10.0+10.0
GMV-2414WM/X 40+50+50+50 6.0+10.0+10.0+10.0
GMV-2470WM/X 40+50+50+50 10.0+10.0+10.0+10.0
GMV-2525WM/X 50+50+50+50 10.0+10.0+10.0+10.0
GMV-2590WM/X 50+50+50+50 10.0+10.0+10.0+10.0
GMV-2655WM/X 50+50+50+50 10.0+10.0+10.0+10.0
GMV-2720WM/X 50+50+50+50 10.0+10.0+10.0+10.0

GMV ES 上出風直(zhi)流(liu)變頻多聯空調機組


機型 总断路器容量 （A） 接地線小截面积 （mm²）
GMV-250W/A1 20 2.5
GMV-300W/A1 25 2.5
GMV-350W/A1 32 4.0
GMV-400W/A 32 4.0
GMV-450W/A 40 6.0
GMV-504W/A1 50 10
GMV-560W/A1 63 10
GMV-615W/A1 63 10
GMV-730W/A1 63 16.0


GMV-785W/A1 63 16.0
GMV-850W/A1 80 16.0
GMV-900W/A1 80 16.0

GMV ES 侧(ce)出風(feng)直流變頻多聯機


機型 断路器容量 （A） 接地線根数 × 小截 面积（mm2 ）
GMV-80WL/B1 25 1×2.5
GMV-100WL/B1 25 1×2.5
GMV-112WL/B1 25 1×2.5
GMV-120WL/B1 32 1×2.5
GMV-140WL/B2 32 1×4.0
GMV-160WL/B2 40 1×6.0
GMV-180WL/B 40 1×6.0
GMV-140WL/BS 16 1×2.5
GMV-160WL/BS 16 1×2.5


GMV-224WL/B

GMV-180WL/BS 16 1×2.5
GMV-200WL/B 20 1×2.5
20 1×2.5
GMV-250WL/B 25 1×2.5
GMV-280WL/B 25 1×2.5
GMV-310WL/B 32 1×2.5
GMV-335WL/B 32 1×2.5

GMV HR 熱回收多聯空調機組




機型 各組合模(mo)块断路(lu)器 容量（A） 接地線小截面积 （mm²）
GMV-Q252WM/E 25 4.0+6.0
GMV-Q280WM/E 25 4.0+6.0
GMV-Q335WM/E 32 6.0+6.0
GMV-Q400WM/E 40 6.0+6.0
GMV-Q450WM/E 40 4.0+4.0+6.0
GMV-Q504WM/E 25+25 4.0+4.0+6.0
GMV-Q560WM/E 25+25 4.0+4.0+6.0
GMV-Q615WM/E 25+32 4.0+6.0+6.0
GMV-Q680WM/E 25+40 4.0+6.0+6.0



GMV-Q730WM/E 25+40 4.0+6.0+6.0
GMV-Q785WM/E 32+40 6.0+6.0+6.0
GMV-Q850WM/E 40+40 6.0+6.0+6.0
GMV-Q900WM/E 40+40 4.0+4.0+6.0+6.0
GMV-Q960WM/E 25+25+40 4.0+4.0+6.0+6.0
GMV-Q1010WM/E 25+25+40 4.0+4.0+6.0+6.0
GMV-Q1065WM/E 25+32+40 4.0+6.0+6.0+6.0
GMV-Q1130WM/E 25+40+40 4.0+6.0+6.0+6.0
GMV-Q1180WM/E 25+40+40 4.0+6.0+6.0+6.0
GMV-Q1235WM/E 32+40+40 6.0+6.0+6.0+6.0


GMV-Q1300WM/E 40+40+40 6.0+6.0+6.0+6.0
GMV-Q1350WM/E 40+40+40 6.0+6.0+6.0
GMV-Q1410WM/E 25+25+40+40 6.0+6.0+6.0
GMV-Q1460WM/E 25+25+40+40 6.0+6.0+6.0
GMV-Q1515WM/E 25+32+40+40 4.0+4.0+6.0+6.0
GMV-Q1580WM/E 32+40+40+40 4.0+4.0+6.0+6.0
GMV-Q1630WM/E 32+40+40+40 4.0+4.0+6.0+6.0
GMV-Q1685WM/E 32+40+40+40 4.0+6.0+6.0+6.0
GMV-Q1750WM/E 40+40+40+40 4.0+6.0+6.0+6.0
GMV-Q1800WM/E 40+40+40+40 6.0+6.0+6.0+6.0

光伏直驅變頻多聯空調機組(zu)室外(wai)機

機型 各組合模(mo)块断路(lu)器 容量（A） 接地線小截面积 （mm²）
GMV-Y252WM/C 40+40 6
GMV-Y280WM/C 40+40 6
GMV-Y335WM/C 40+40 6
GMV-Y504WM/C 40+40+40 6+6
GMV-Y560WM/C 40+40+40 6+6
GMV-Y615WM/C 40+40+40
GMV-Y670WM/C 40+40+40 6+6
GMV-Y784WM/C 40+40+40 6+6+6


GMV-Y840WM/C 40+40+40+40 6+6+6
GMV-Y895WM/C 40+40+40+40 6+6+6
GMV-Y950WM/C 40+40+40+40 6+6+6
GMV-Y1005WM/C 40+40+40+40 6+6+6
GMV-Y1092WM/C 40+40+40+40 6+6+6+6
GMV-Y1120WM/C 40+40+40+40 6+6+6+6
GMV-Y1175WM/C 40+40+40+40 6+6+6+6
GMV-Y1230WM/C 40+40+40+40 6+6+6+6
GMV-Y1285WM/C 40+40+40+40 6+6+6+6
GMV-Y1340WM/C 40+40+40+40 6+6+6+6


機型
 各組合模块断路器容量(liang) 組合方式
GMV-Y252WM/C - -
GMV-Y280WM/C - -
GMV-Y335WM/C - -
GMV-Y504WM/C 20+20 GMV-Y252WM/C +GMV-Y252WM/C
GMV-Y560WM/C 20+20 GMV-Y280WM/C +GMV-Y280WM/C
GMV-Y615WM/C 20+20 GMV-Y280WM/C +GMV-Y335WM/C
GMV-Y670WM/C 20+20 GMV-Y335WM/C +GMV-Y335WM/C
GMV-Y784WM/C 20+20+20 GMV-Y252WM/C +GMV-Y252WM/C +GMV-Y280WM/C
GMV-Y840WM/C 20+20+20 GMV-Y280WM/C +GMV-Y280WM/C +GMV-Y280WM/C


GMV-Y895WM/C 20+20+20 GMV-Y280WM/C +GMV-Y280WM/C +GMV-Y335WM/C
GMV-Y950WM/C 20+20+20 GMV-Y280WM/C +GMV-Y335WM/C +GMV-Y335WM/C
GMV-Y1005WM/C 20+20+20 GMV-Y335WM/C +GMV-Y335WM/C +GMV-Y335WM/C
GMV-Y1092WM/C 20+20+20+20 GMV-Y252WM/C +GMV-Y280WM/C +GMV-Y280WM/C +GMV-Y280WM/C
GMV-Y1120WM/C 20+20+20+20 GMV-Y280WM/C +GMV-Y280WM/C +GMV-Y280WM/C +GMV-Y280WM/C
GMV-Y1175WM/C 20+20+20+20 GMV-Y280WM/C +GMV-Y280WM/C +GMV-Y280WM/C +GMV-Y335WM/C
GMV-Y1230WM/C 20+20+20+20 GMV-Y280WM/C +GMV-Y280WM/C +GMV-Y335WM/C +GMV-Y335WM/C
GMV-Y1285WM/C 20+20+20+20 GMV-Y280WM/C +GMV-Y335WM/C +GMV-Y335WM/C +GMV-Y335WM/C
GMV-Y1340WM/C 20+20+20+20 GMV-Y335WM/C +GMV-Y335WM/C +GMV-Y335WM/C +GMV-Y335WM/C



GMV Z 直流電源變頻多聯(lian)空調機組

機型 各組合模(mo)块直流 断路器(qi)容量（A） 接地線小截面积 （mm²）
GMV-280WM/C(Z) 25 2.5
GMV-335WM/C(Z) 25 2.5
GMV-560WM/C(Z) 25+25 2.5+2.5
GMV-615WM/C(Z) 25+25 2.5+2.5
GMV-670WM/C(Z) 25+25 2.5+2.5
GMV-840WM/C(Z) 25+25+25 2.5+2.5+2.5
GMV-895WM/C(Z) 25+25+25 2.5+2.5+2.5
GMV-950WM/C(Z) 25+25+25 2.5+2.5+2.5
GMV-1005WM/C(Z) 25+25+25 2.5+2.5+2.5


GMV-1120WM/C(Z) 25+25+25+25 2.5+2.5+2.5+2.5
GMV-1175WM/C(Z) 25+25+25+25 2.5+2.5+2.5+2.5
GMV-1230WM/C(Z) 25+25+25+25 2.5+2.5+2.5+2.5
GMV-1285WM/C(Z) 25+25+25+25 2.5+2.5+2.5+2.5
GMV-1340WM/C(Z) 25+25+25+25 2.5+2.5+2.5+2.5

GMV Water 水源熱泵(beng)直流變頻多聯空調機組(zu)

機型 各組合(he)模块(kuai)断 路器容量（A） 总電源線径 （mm²）
GMV-W224WM 20 2.5
GMV-W252WM 20 2.5
GMV-W280WM 25 2.5
GMV-W335WM 25 2.5
GMV-W448WM 20+20 6
GMV-W504WM 20+25 6
GMV-W560WM 25+25 6
GMV-W615WM 25+25 6
GMV-W670WM 25+25 6


GMV-W728WM 20+20+20 10
GMV-W784WM 20+20+25 10
GMV-W840WM 25+25+25 10
GMV-W895WM 25+25+25 16
GMV-W950WM 25+25+25 16
GMV-W1005WM 25+25+25 16
GMV-W1064WM 20+25+25+25 16
GMV-W1120WM 20+25+25+25 16
GMV-W1175WM 20+25+25+25 16
GMV-W1230WM 20+25+25+25 16


GMV-W1285WM 20+25+25+25 16
GMV-W1340WM 20+25+25+25 16



以上是武漢格力中央空調提供的格力GMV 商用(yong)多聯機(ji)工程設計及安裝參数
