咨詢熱線：格力中央空調商用多聯機(ji)工程設計選型及安裝(zhuang)
一、室内外(wai)機組容量(liang)搭配範围
實际(ji)工程(cheng)中室外機搭配的室内機容量之和必须在室外機容量的 50% ～ 135% 之間。

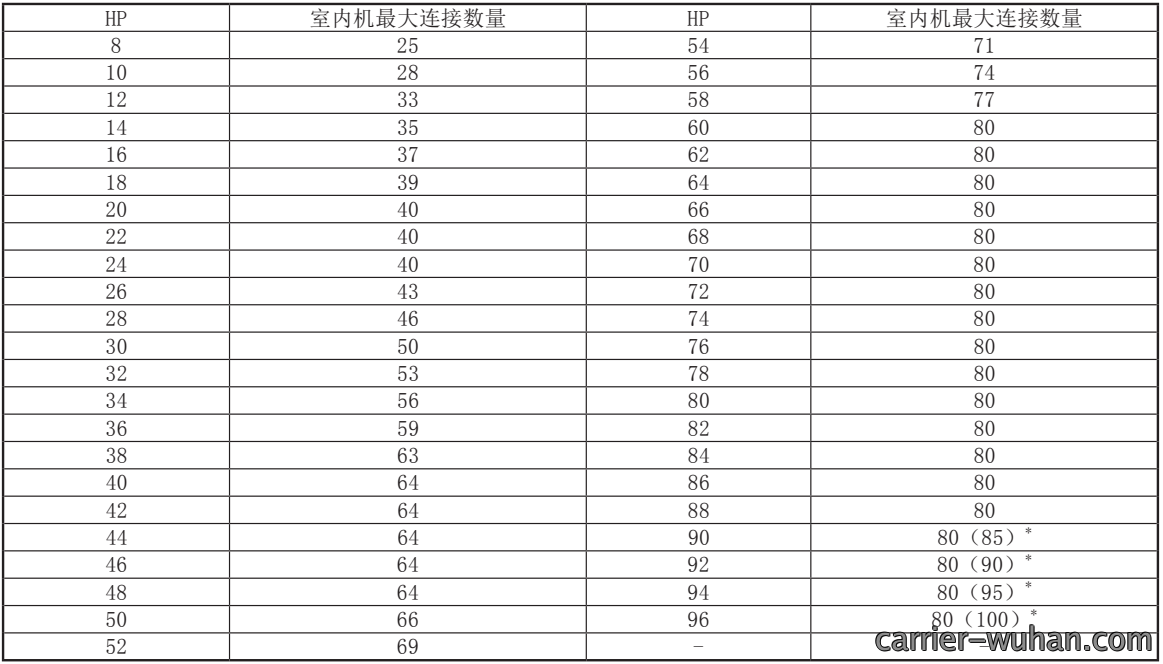

（1）室外(wai)機所配室内(nei)機数量，如下表所示：
* 括號中的******连接数量需工程订製，適用於 GMV6 人工(gong)智能室(shi)外機。
（2）室内機额(e)定能力之和在室外機额定能(neng)力的 50% ～ 135% 之間。
（3）当室内機中有(you)任何一臺接(jie)收到運行指令，則室外機根據能力需求启動(dong)運行；当室内機全部(bu)停止運行則室外機停機。
二、選型案例
以 GMV6 室外機為例
1、基礎条件
使用(yong)場所為普通辦公(gong)室。
1.1 温度条件
依據製冷负荷為選型原則(ze)：外界温度：35℃ DB；室内湿球温度：20℃ WB。

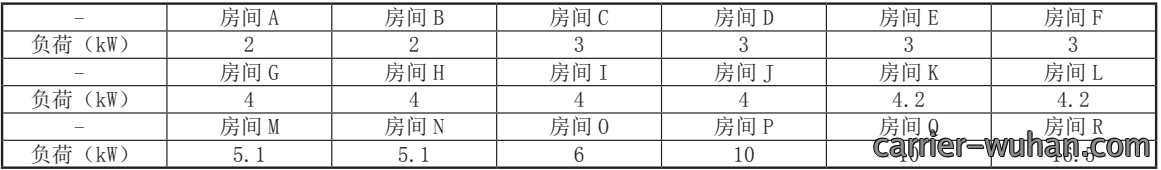

1.2 製冷负荷
1.3 配管条件
（1）室外機至室内機长管(guan)道等效(xiao)长度：100m；
（2）室内(nei)、外機高度差：25m（室外機在下面(mian)）。
2、初選室内機

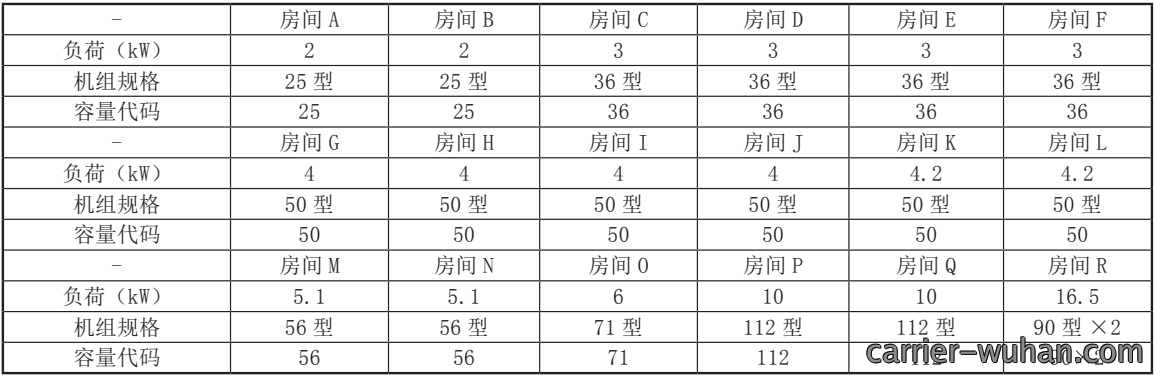

由於管道(dao)距离较长以及室内外機有一定(ding)高度差，可以初選额定(ding)製冷量较大於房間负荷(he)的室内機，選擇結果如下：
3、初選室外機
3.1 室外機選型基本原則
（1）了解清楚用戶的使用習惯，在用戶使用時，同時運行的(de)室内機总容量不得大於室外機容量，否則可能會导(dao)致各室内機製冷（製(zhi)熱）量不足。
（2）室内機容量代碼之和應在被選擇的室外機容(rong)量代(dai)碼的 50% ～ 135% 之間。
（3）根據實(shi)际安裝各種因素的影(ying)響，推荐選(xuan)擇外機容量代碼不能小於室内機容量代碼之和(he)。
3.2 初選室外機容量
（1）計算室内機总冷量需求
以上(shang)房間室内(nei)機的容量代碼之和為 25×2+36×4+50×6+56×2+71×1+112×2+90×2 = 1081，即實际(ji)冷(leng)量為 108.1kW。
（2）確定用戶同時使用率
根據用戶(hu)實际使用需求，以上所有(you)室内機均同時開(kai)启使用（即同時使用率為 1），所以所選擇的室外機额定容量不(bu)能小於 108.1×1=108.1kW，否則實际使用是會导(dao)致各個房間的製冷(leng) / 製熱效果變差。
注：同(tong)時使(shi)用率 = 同時運行的室内機额(e)定容量总(zong)和 / 所有室内機(ji)额定容量总和(he)。
（3）選擇室外機容量
查詢室外機(ji)额定容(rong)量表，大於 108.1kW 且與其上偏差小的(de)外機(ji)容量代碼為 1119，即额定製冷量為 111.9kW 的室外機(ji)組。
（4）核算室内外機(ji)额定容(rong)量比率
室内外機容(rong)量比率為 1081/1119×100%=96.6%，这個数值在 50%~135% 之間，即初選(xuan)的室外機容量為 111.9kW 的機(ji)組符合(he)選型要求。
（5）確定整機型號
選擇的整機型號為 GMV-1119WM/X。
3.3 室外機能力修正
室外機的實际輸出能力受到工程(cheng)安(an)裝（管长、落差）和(he)實际選型環境温度等(deng)因素的影響，因(yin)此(ci)需要對额定能力進行相應的能力修正。
（1）機組配置率
機組(zu)配置率 = 室内機(ji)额定容量和 / 室外機额定(ding)容量計算機組(zu)配置率為：（25×2+36×4+50×6+56×2+71×1+112×2+90×2）/1119=96.6%
（2）環境(jing)温度能力修正系数(shu)
查阅與温(wen)度条件(jian)有關的製冷能力修正表格，在外界温度 35℃ DB，室内温(wen)度 20℃ WB 的温度条件下，機組(zu)配置率 96.6%（此處選取了(le) 100% 配置率(lv)進行查詢），製冷能力為(wei) 113.9kW。
（3）管长度和落差(cha)能力(li)修正系数
查阅配管相当长度為 100m 和室内(nei)外機高低差(cha)為 25m（室外機在下面(mian)）的修正(zheng)系数為(wei) 0.87。
（4）室外機實际能力計算
室(shi)外機(ji)實际能力 = 室外機計算额定(ding)容量(liang) × 配管长度(du)和落差能(neng)力修正系数
室外機實际能力 =113.9×0.87=99.09kW
3.4 各室内機實际(ji)輸出容量(liang)校核
（1）計算各室内機實(shi)际輸出容量
各室内機實际輸(shu)出容量 = 室(shi)外機(ji)實际能力 × 室内(nei)機额定容量 / 同時運行的室内機总额定容(rong)量。
该示例中，各個室内機實际輸出容量如下(xia)：
GMV-ND25PL/B：99.09×25/1081=2.29kW
GMV-ND36PL/B：99.09×36/1081=3.30kW
GMV-ND50PL/B：99.09×50/1081=4.58kW
GMV-ND56PL/B：99.09×56/1081=5.13kW
GMV-ND71PL/B：99.09×71/1081=6.51kW
GMV-ND112PM/AS：99.09×112/1081=10.27kW
GMV-ND90PMS/AS：99.09×90/1081=8.25kW
（2）校核室内機容量
校核原則：
各個室内機實际輸出容量應大於等於房間計算负荷的 100%。

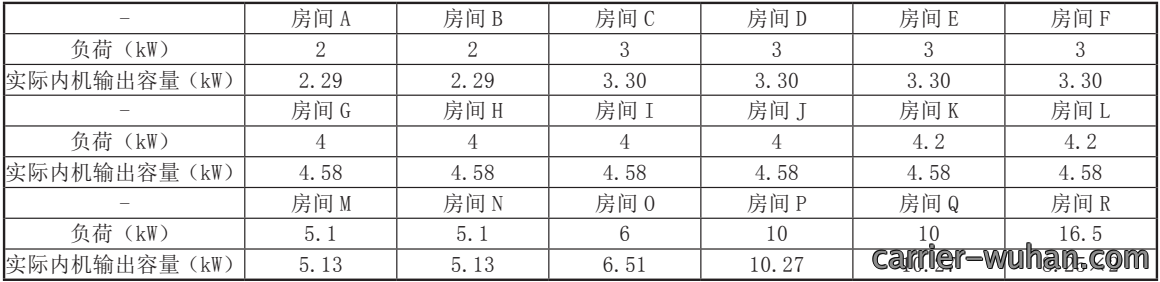

房間與(yu)内機负荷比较如下：
从上表可以看(kan)到(dao)，所有房間满足(zu)负荷要求。
如果不满足要求，則需要从第 2 步重新選型(xing)計算，直(zhi)至满足要求為止。
