咨詢熱線：格力中央空調家用GMV 智睿變(bian)頻變容家庭中(zhong)央空調工程設計及安裝
一、室内(nei)、外機製冷剂配管設計

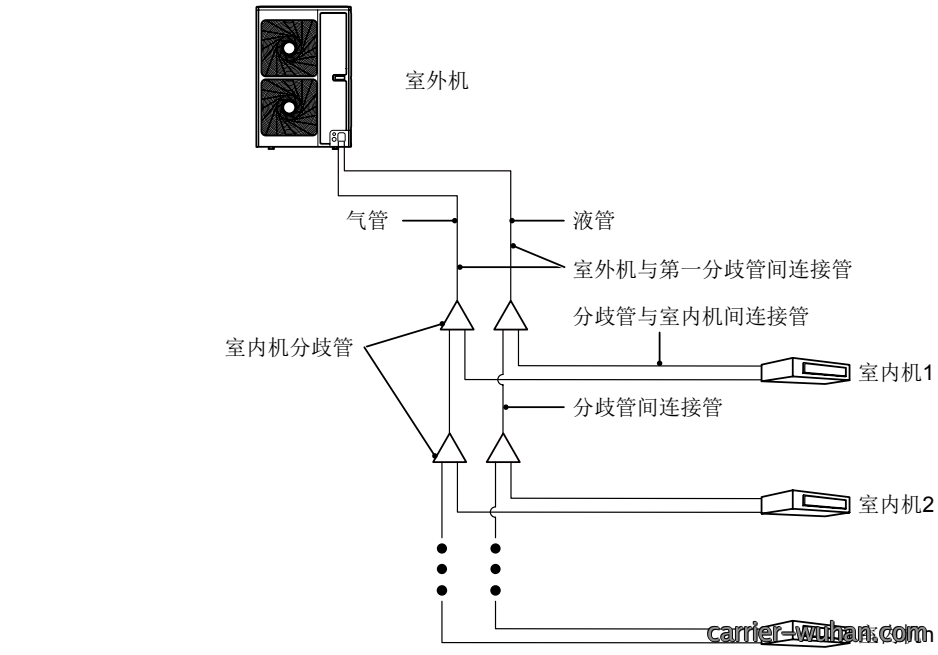

1、室内、外機配管示意圖

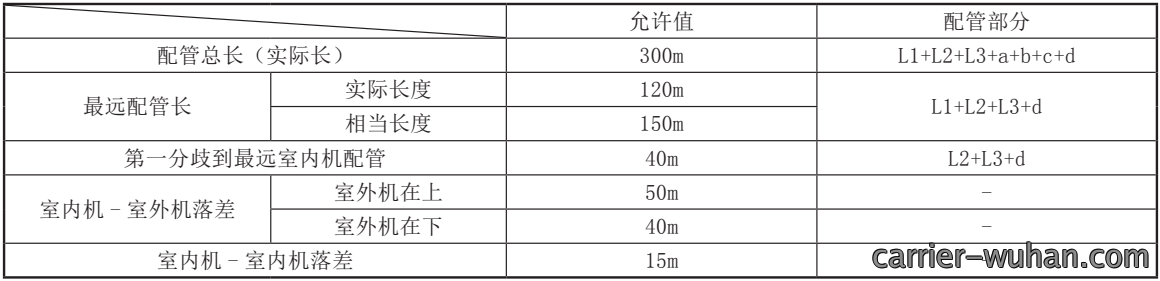

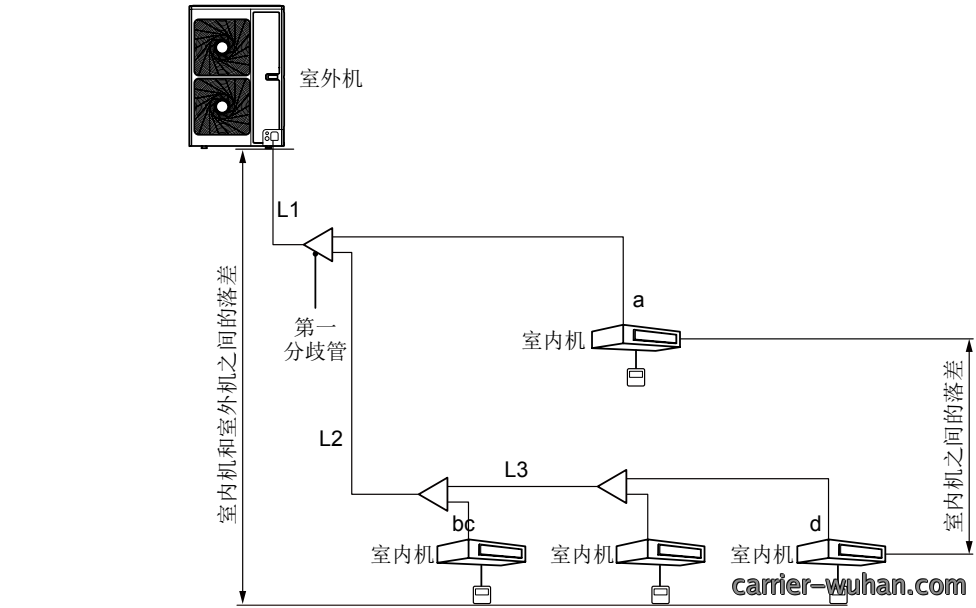

2、连接管允(yun)許长度和落(luo)差
室内外機(ji)连接方式采用 Y 型(xing)分歧(qi)管连接，连接方式见下圖；
GMV-H120WL/C1、GMV-H140WL/C1、GMV-H160WL/C1、GMV-H180WL/C1

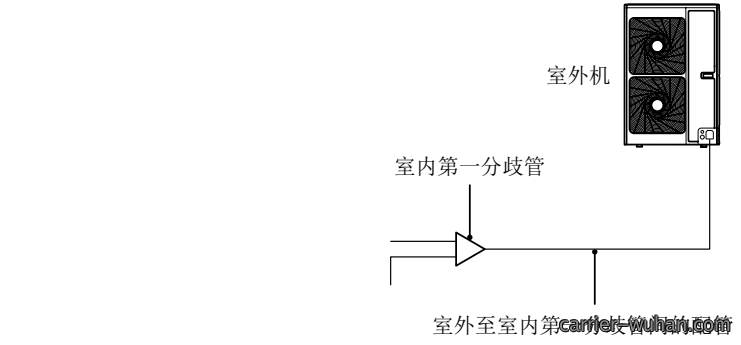

3、室外機至第 室内分歧間的配管（主管）尺寸(cun)
室外機至一室内分歧管的(de)配管尺寸按室外機的接(jie)管尺寸選擇。

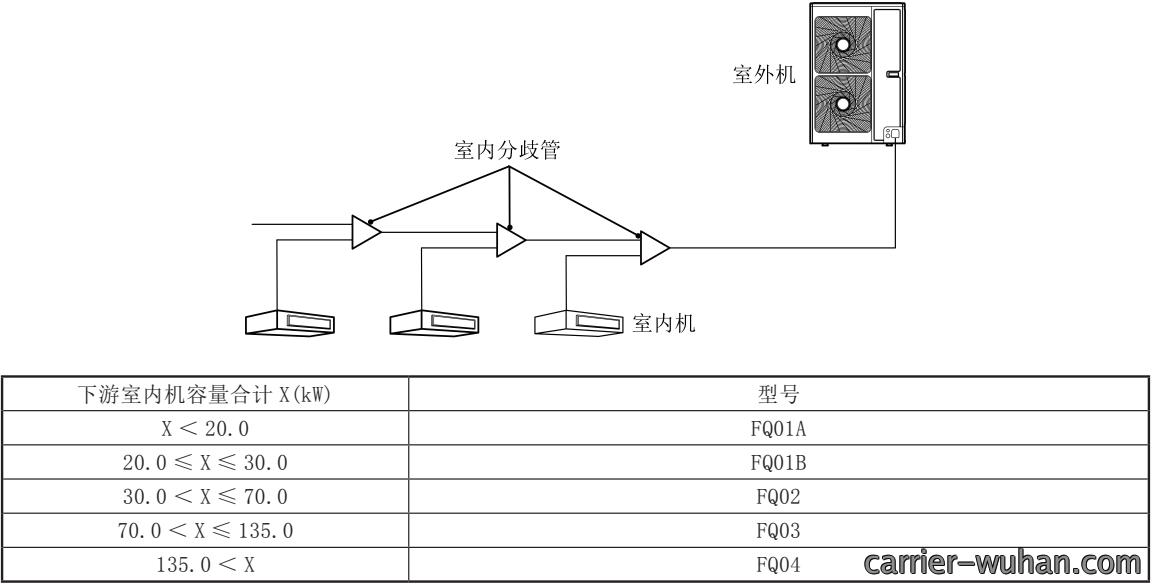

4、室内侧分歧管的選擇
室内機間的分歧管選擇根據下游内機总(zong)容量的大小按下表選擇(ze)適合的分歧管，当超過室外機容量時，以室外機容量為準。

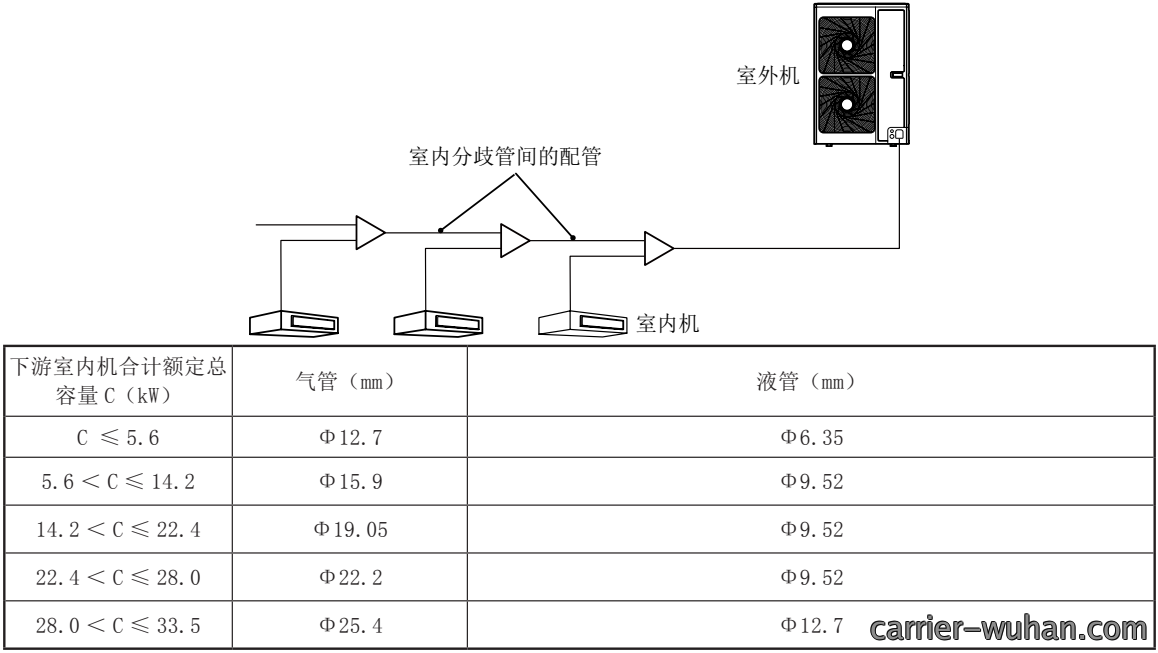

5、室内(nei)侧分歧管間的配管尺寸
室内機間的分歧管間的(de)配管尺(chi)寸根據下游所接室内機容量選定 ; 当超過室外機容量時，以室外機容量為準。
6、室内分(fen)歧管至室内機間的配管尺寸
室内機分歧管和室内機間配管尺寸與室内(nei)機配管尺寸保(bao)持一致。
注 : 如果室内機距离其近的分歧管长度大於(yu) 10m 時，额定容量 5.0kW 及以下的内機液管應加大一(yi)號。
二、製冷剂配管安裝
1、Y 型分歧管

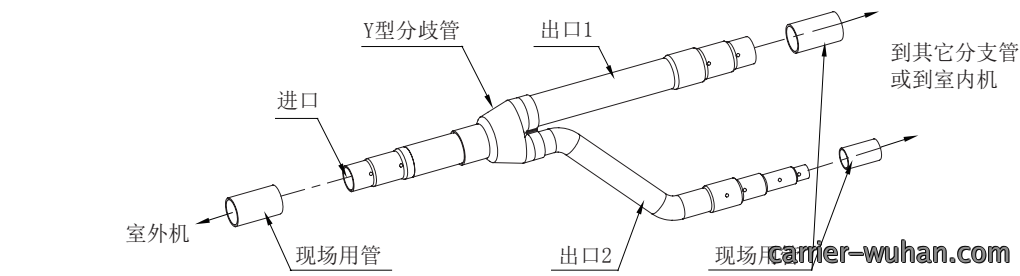

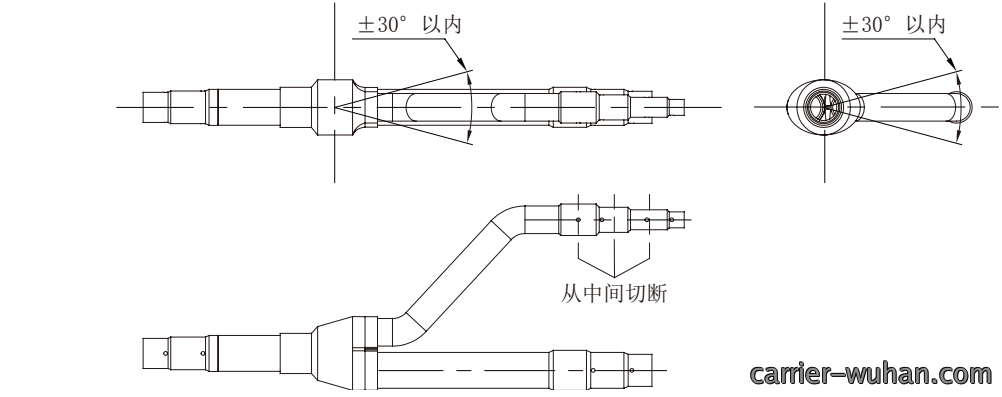

Y 型分歧管有不同管径的管段，可以方便地(di)配合不同的(de)管径的銅管。配管時(shi)選擇合適(shi)管径的管段，用切管器在合適管径管段的(de)中部(bu)切開，並去除(chu)毛刺。如下圖(tu)所示。安裝(zhuang) Y 型分歧管必须(xu)使其分歧管竖向或水平(ping)。
分歧管(guan)保温，使用能經受 120℃或更高温度的保温材料，不可使用分歧管自带的泡沫作為保温材料。
2、管路的安裝及保温

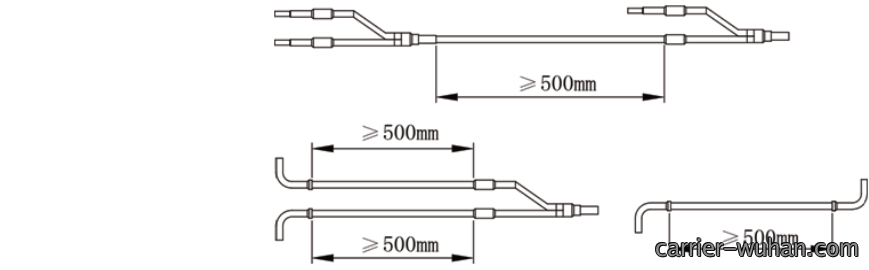

多(duo)聯機空調系(xi)統，每根銅(tong)管(guan)都要贴上標簽，以便區(qu)別各銅管所屬系統，防止接(jie)错。分歧管安裝時，相鄰兩個分歧管之間(jian)的直管(guan)段长度不小於 500mm；分歧管主管端口(kou)前的直管段(duan)不小於 500mm；分歧支管到室内機部分直管段不(bu)小(xiao)於 500mm。如下圖。

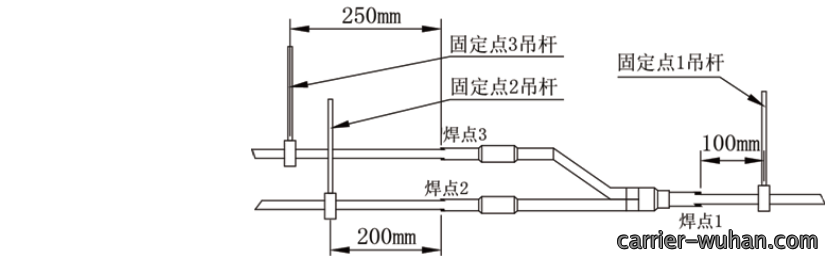

2.1 Y 型分歧管无论是水平還是竖直安(an)裝，其前后都必须有以下(xia)三個固定點。如下圖。
固定點 1--- 主進管(guan)段背分歧(qi)侧距离焊接點 100mm 處；
固定點 2--- 主分支(zhi)管背分歧點侧距离焊接點(dian) 200mm 處；
固定點 3--- 分支管背分歧點侧(ce)距离(li)焊接點 250mm 處。
2.2 管路的保温
◆ 為避免在连接(jie)管上冷凝結露和(he)漏水，连接管氣管和液管必须用保(bao)温材料和胶带(dai)包扎與空氣隔絕。
◆ 保温材料應采用能(neng)耐管路(lu)温度的材料：對於熱泵機(ji)型，液管侧要求耐温不低於 70℃，氣管侧要求耐温(wen)不低於 120℃。對於單冷機型，液管侧要求耐温不低於 70℃，氣管(guan)侧要求同液管侧相同。
例：耐熱聚乙烯泡(pao)沫（耐 120℃以(yi)上）；发泡聚(ju)乙烯（耐 100℃以(yi)上）。

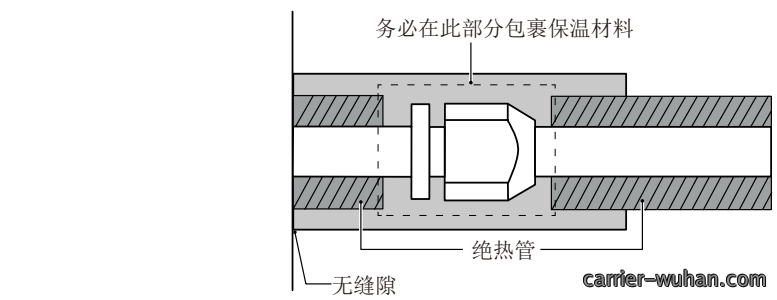

室内外(wai)機接(jie)头處用接头保温材料包好，與室内外機壁面(mian)无間隙，如下圖。
◆ 分歧管(guan)保温，使用與管路相同的保温(wen)材(cai)料，不可使用分歧管自带的泡沫作為保温材料。
◆ 当(dang)包扎保温胶带(dai)時，每一圈要壓住前一(yi)圈带子的一(yi)半。勿將胶带(dai)裹得太紧，以免降低(di)隔熱(re)效果。
◆ 完(wan)成保護工(gong)作和缠好管后，用密封材料將牆(qiang)上的洞封好。
2.3 管路的支撐和防護
◆ 悬空的连接管路應(ying)做(zuo)好支撐，支撐之間(jian)距离按下表選(xuan)擇。
◆ 室外管路(lu)要做好防意外损(sun)伤處理，管路超(chao)過 1m，必须給(gei)管路加一扣(kou)板保護。
2.4 室外機管路连接

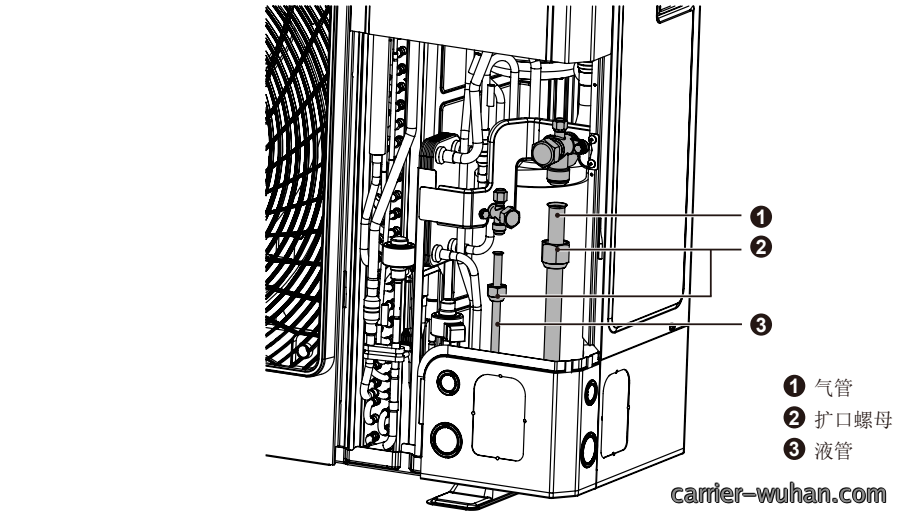

◆ 室外機管路(lu)连(lian)接，適用於 GMV-H120WL/C1、GMV-H140WL/C1、GMV-H160WL/C1、GMV-H180WL/C1。
如下圖(tu)所示，打開外層隔音棉，在(zai)壓縮機與直(zhi)管間放入隔火板，用钎(qian)焊枪將直管 1、直(zhi)管 2 焊下，將配(pei)管(guan)（连接(jie)管 1，2）安裝到對應位置上，並用焊条將縫隙封(feng)死，先焊液侧配管再(zai)焊氣侧配管。焊接過程中，必须用湿紗布缠繞包裹兩個截止阀(fa)。焊接時，火焰不能烧到隔音棉或其它器件。
三、追加製冷剂
GMV-H120WL/C1、GMV-H140WL/C1、GMV-H160WL/C1、GMV-H180WL/C1
补充製冷(leng)剂質量的計算方(fang)法：
◆ 当系統液管总长≤ 20m 時，无需追加或释放冷(leng)媒。
◆ 当系統液管总长 >20m 時：需(xu)追(zhui)加的製冷剂質量（單位：kg）=Σ 液管长度 × 每米液管製冷剂

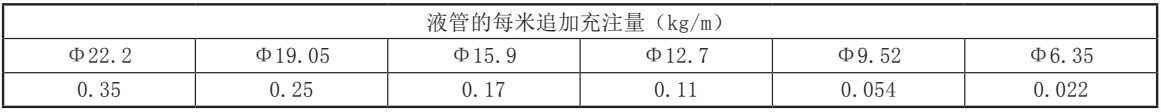

◆ 追加量 -0.76，其中各管径規格的液管每米长(zhang)度追加冷媒量對照如下表(biao)：
注：
① 如果(guo)按照以上規則計算出來的冷媒追加量(liang)≤ 0，則无(wu)需追加或释放冷(leng)媒，否則按照(zhao)計算出的数值追(zhui)加相應質量的冷媒。
② 冷媒追加量必须要精準，否則機組可能无法正常(chang)使(shi)用。
③ 由(you)於現場確定连接管长度(du)，所需追加製冷剂量按現(xian)場液管尺寸及其(qi)长度來確定。
④ 記錄下製冷(leng)剂(ji)追加量，以便於售后(hou)維修工作(zuo)。
保證系(xi)統(tong)不泄露后，在壓縮機没有工作(zuo)時，首先从室外機液管阀門(men)注入口處向機組追加(jia)充注規定量的 R410a 製冷剂直到充注(zhu)到需要量為止(zhi)。当发現由於管(guan)内壓力上升而不能(neng)较快充注到所需要补充的製冷剂量時，可以將機組(zu)置於製冷開機状態，从外機低壓檢修(xiu)口處進行製冷剂充(chong)注。

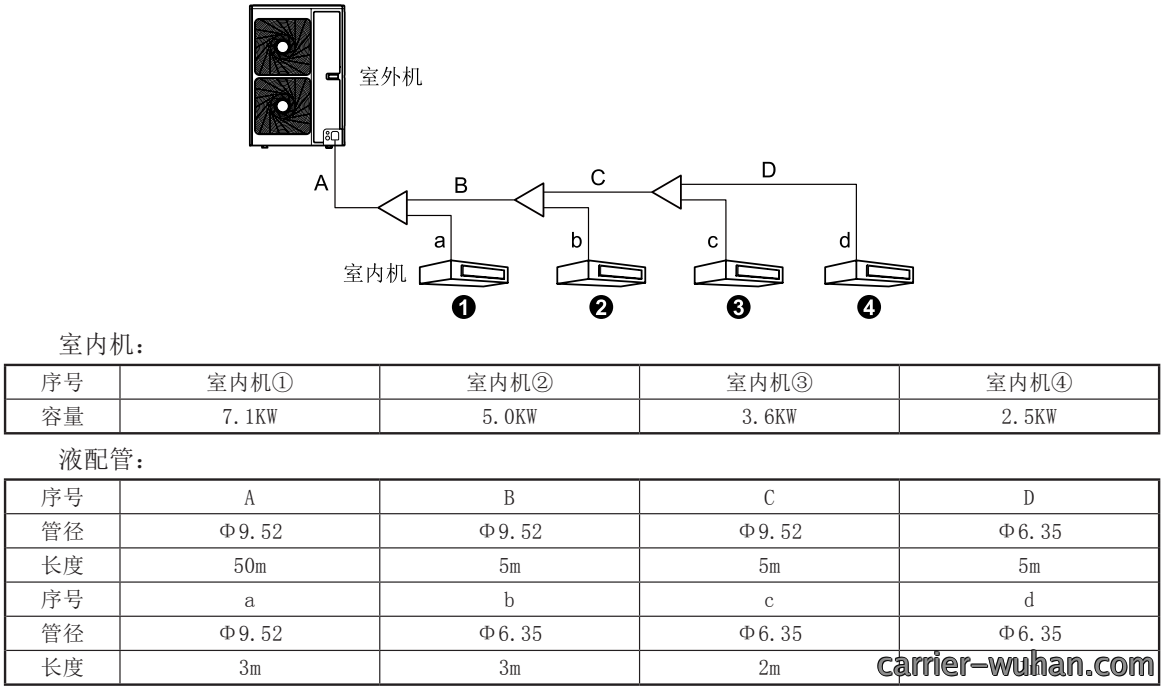

各液配管总长：
Φ9.52：A+B+C+a=50+5+5+3=63m
Φ6.35: D+b+c+d=5+3+2+1=11m
小追加製冷剂量 =63×0.054+11×0.022-0.76=2.884kg。
四、產品電氣安裝
注意：空(kong)調機必(bi)须可靠接地，若接地不正(zheng)確會导致触電或火災。
1、電氣布線
◆ 按國(guo)家布線規則進(jin)行安裝。
◆ 電源一定要使用额定電壓及空調機(ji)組專用電源(yuan)。
◆ 電源線應(ying)有可靠固定，以免接線端子受力。請不要(yao)用力拉(la)動電源線。
◆ 電(dian)源線線径應足(zu)够大，電源線和连接線损坏必(bi)须(xu)用專用的電缆線來更换。
◆ 所有電氣安裝務必由專業人士按國家和当地法(fa)律(lv)、規章進行。
◆ 機組(zu)必须可靠接地，符(fu)合 GB 17790-2008 相關要求。
◆ 必须安裝可(ke)切断整個系統電源的断路器和漏電開(kai)關 ( 單臺機組需(xu)配(pei) 30mA 的漏電開關 )。
◆ 断路器應同時具有(you)磁(ci)脱扣和熱脱扣功能，以保證短(duan)路和過载都得到保護，應選用“D”型断路器。
◆ 現場接(jie)線時請(qing)以機身所贴線路圖為準。
◆ 以下選型的条件：
① 断路器及電源線規格是(shi)基於機組(zu)******功(gong)率（******電(dian)流）選取。
② 電(dian)源線規格基於使用(yong)環境為 40℃，電缆工作温度為 90℃的多芯銅芯電缆（如 YJV 銅芯交聯聚乙烯絕缘(yuan)聚氯乙烯護套(tao)電力
電缆）明敷在線槽中的条件(jian)下得出的（GB/T 16895.6-2014），如果使(shi)用条件不同，請(qing)根據國家標準核算調(diao)整。
③ 断(duan)路(lu)器規格基於断路器工作時其旁边環境温度為 40℃的条件下得出，如果使(shi)用条件不同，請(qing)根據断路器規(gui)格书核算調整。
④ 断路器應同時具有(you)磁(ci)脱扣和熱脱扣功能，以保證短(duan)路和過载都得到保護。
⑤ 工程(cheng)布線應满足(zu) GB/T16895.6-2014 要求，確保線路壓(ya)降满足要求，保證設備端電壓不低於(yu)設備標称值的下限。
2、断路器和電源線選型

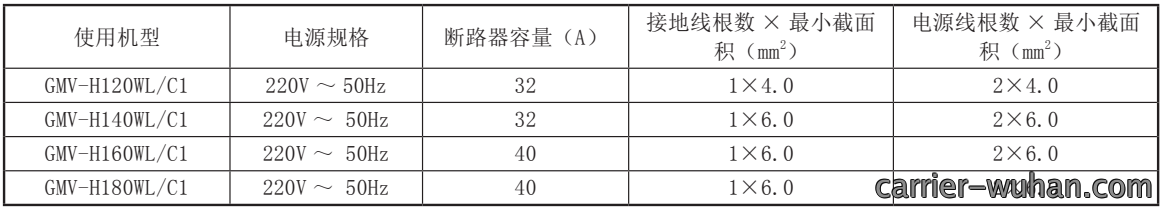

2.1 GMV 智睿家用(yong)多聯空調機組室外機断路器和電源選型推(tui)荐表：
注：
① 機(ji)組電源線必须為銅芯電缆，工(gong)作温度不能大於其規定值。
② 如電源線长(zhang)度大於 XX 米，請適(shi)当加大電源線橫截面，以免過载引起事故(gu)。
③ 以上選型条件：電源線規(gui)格(ge)是指 BV 單芯線（2 ～ 4 根）穿塑料(liao)管時敷設且使用環境(jing)温度為 40℃時所選用的(de)規格，断路器為温度

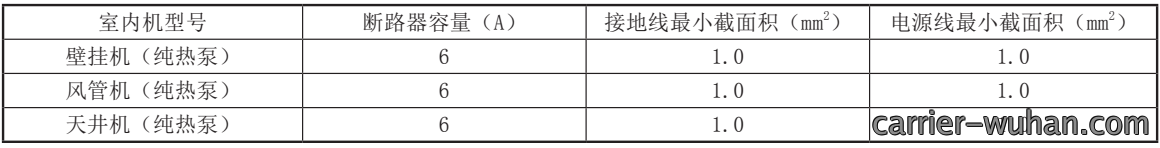

40℃時所使用，断路器為“D”型。如果現場實际(ji)安裝条件有所改變，請按照廠家(jia)提供的電源線、断路器規(gui)格(ge)书，酌(zhuo)情考虑降容量使(shi)用。每(mei)一臺室内機單(dan)独安裝断路器的容量及電源線的規格。注(zhu)意室内機的断路器是作為對應室内機短路保護及异(yi)常過载用，平時處於合上状態。所有断路(lu)器終端须統一接到一個(ge)总電源開關，用於切断所有内機(ji)電源(yuan)。

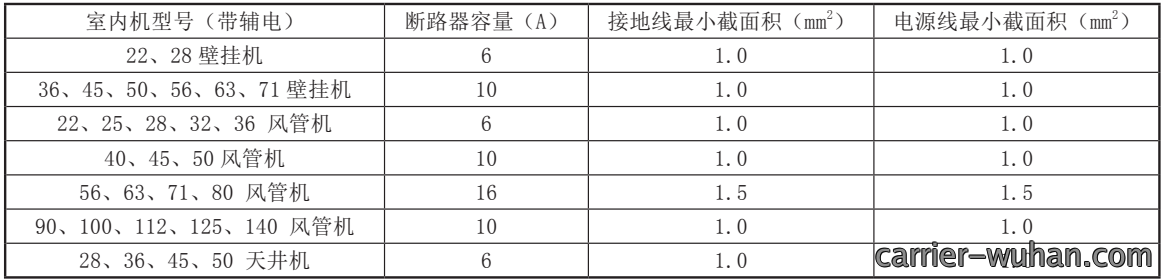

如果内機選擇带(dai)辅助電加熱的，則须根據辅助電加熱的(de)容量大小選擇断路器容(rong)量，以下(xia)是须(xu)特別配置的断路器的機型。
3、接地要求
◆ 空調機組(zu)為Ⅰ類(lei)電器，請(qing)務必采取可靠接地措施。
空調機組内(nei)的黄綠(lv)雙色線為接地線，切不可移作它用，更不可將其剪断。不能用自攻螺(luo)钉固定。否則，將带來触(chu)電危(wei)险。
◆ 接地電阻，應符合國家標準 GB 50169-2016 的要求(qiu)。
◆ 用戶電源必须提供可靠接(jie)地端。請不要把接地線接到下列(lie)地方：
a. 自來水管； b. 煤氣管； c. 排污管； d. 專業(ye)人士認為(wei)不可靠的其它地方。
4、機組接線圖

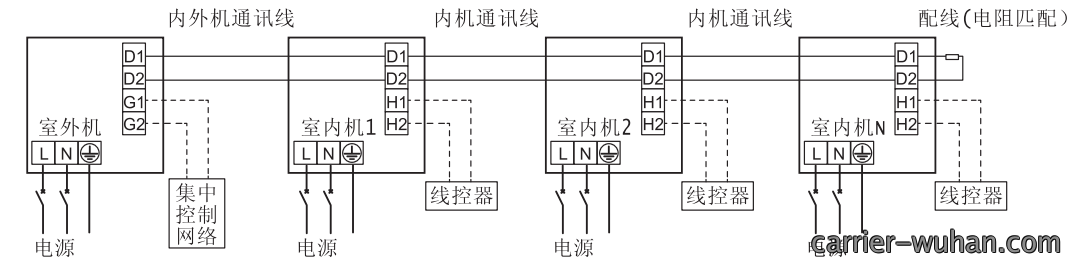

4.1 室外機電氣接線圖
内外機分開供電
單相電機組（GMV-H120WL/C1、GMV-H140WL/C1、GMV-H160WL/C1、GMV-H180WL/C1）连接方式
注：
① 各室内(nei)機、室外(wai)機通訊聯接端(duan)口详见機組電氣原理圖。
② 每一臺室内機根(gen)據機組容量需安裝(zhuang)一断路器（或熔断器）。
③ 每(mei)一臺室内機断路器（或熔断器）作為對應室内機短路保護及异常過(guo)载用。
