咨詢熱線：格力中央空調GMV 雅居家庭(ting)中央空調工程設計及安(an)裝
一、室内、外機製冷剂(ji)配管設(she)計

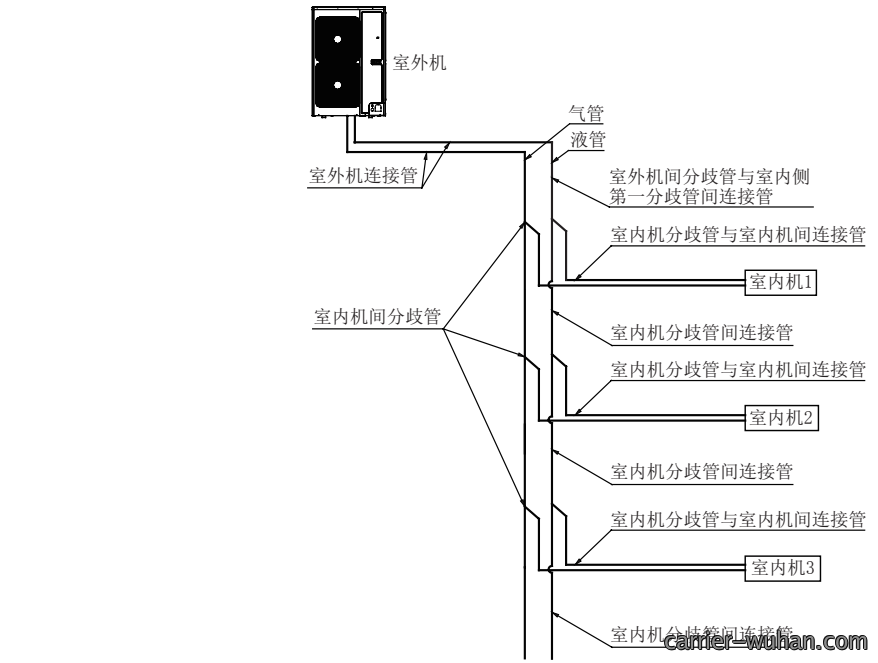

1、室内、外機配管示意圖

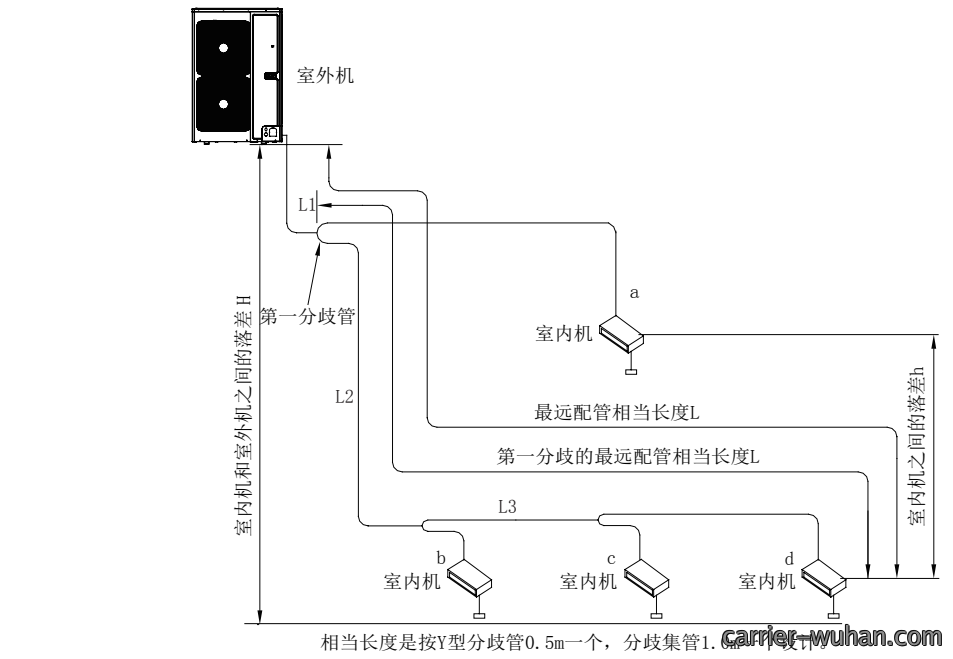

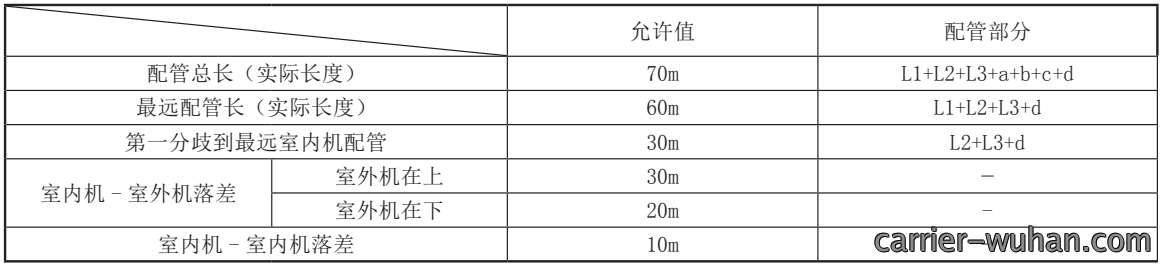

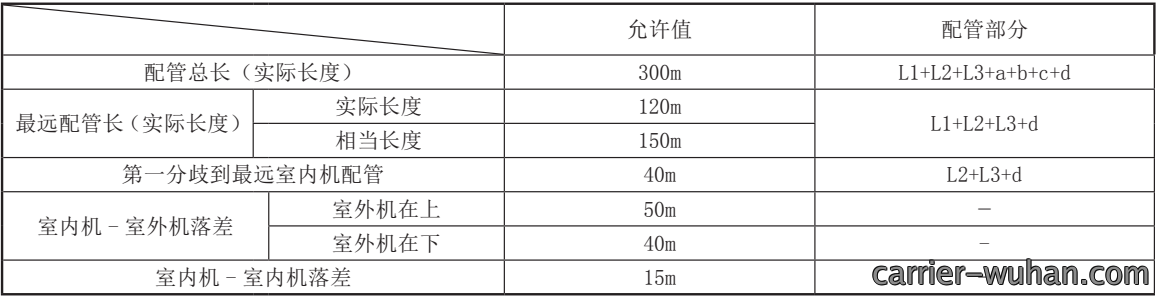

2、连接管允許(xu)长度和(he)落差
室内外機(ji)连接方式采(cai)用 Y 型分歧管连接，连接方式见下(xia)圖；

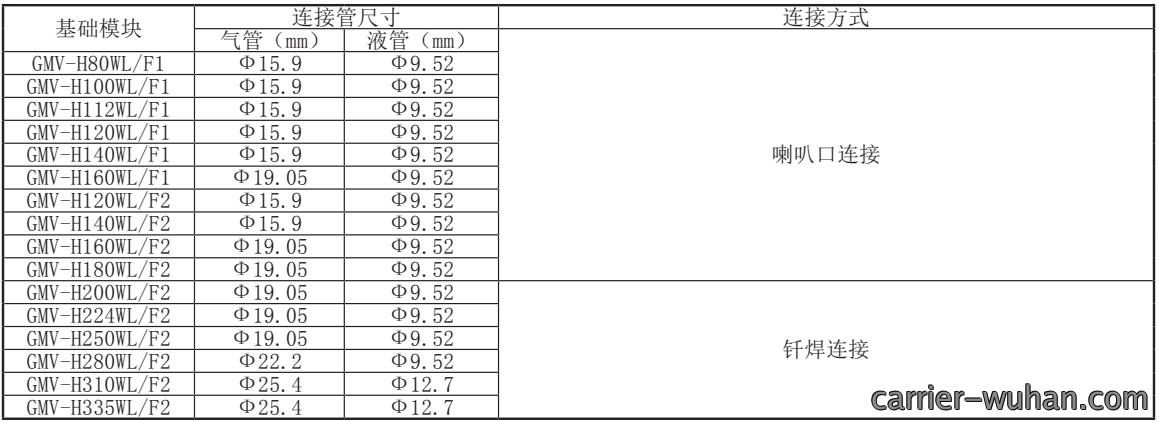

GMV-H80WL/F1、GMV-H100WL/F1、GMV-H112WL/F1、GMV-H120WL/F1、GMV-H140WL/F1、GMV-H160WL/
F1、GMV-H120WL/F2、GMV-H140WL/F2、GMV-H160WL/F2、GMV-H180WL/F2 機組配管參数见下表：
GMV-H200WL/F2、GMV-H224WL/F2、GMV-H250WL/F2、GMV-H280WL/F2、GMV-H310WL/F2、GMVH335WL/F2 機組配管參数见下表：

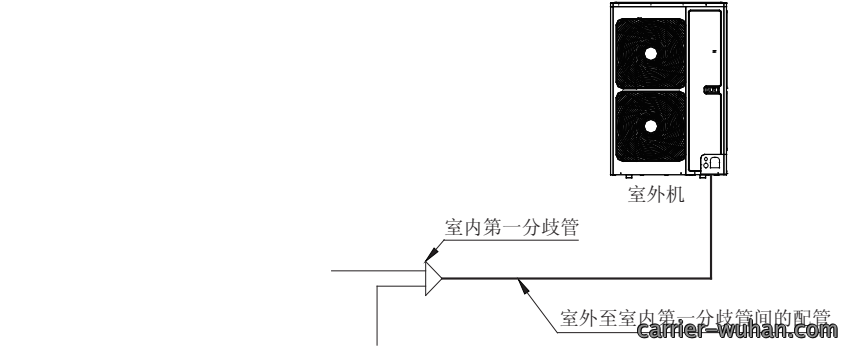

3、室外機至第 1室(shi)内分歧管間的配(pei)管（主管）尺(chi)寸
室外機至第(di)室内分歧管的配管尺寸按室(shi)外機的接管尺寸選擇。

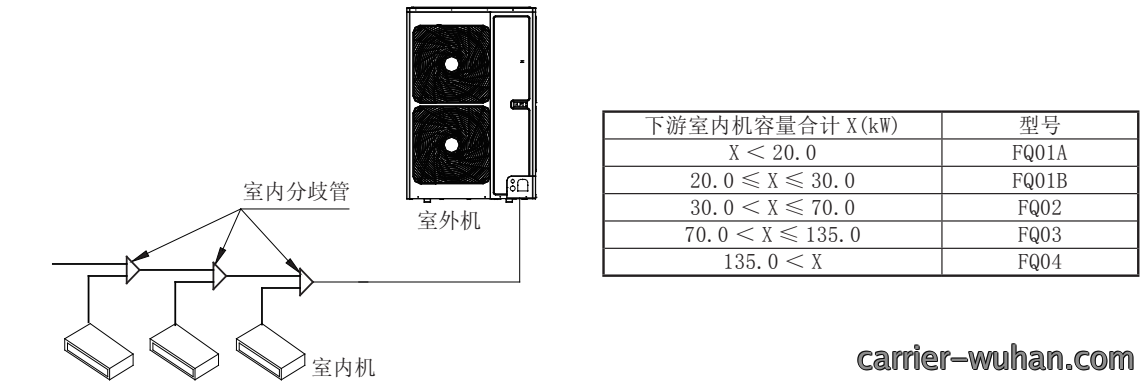

4、室内侧分歧管的選擇
室内機間(jian)的分歧管選擇根據下游内機总容量的大小按(an)下表選擇適合的分歧管，当超過室外(wai)機容量時，以室外機容量為準。

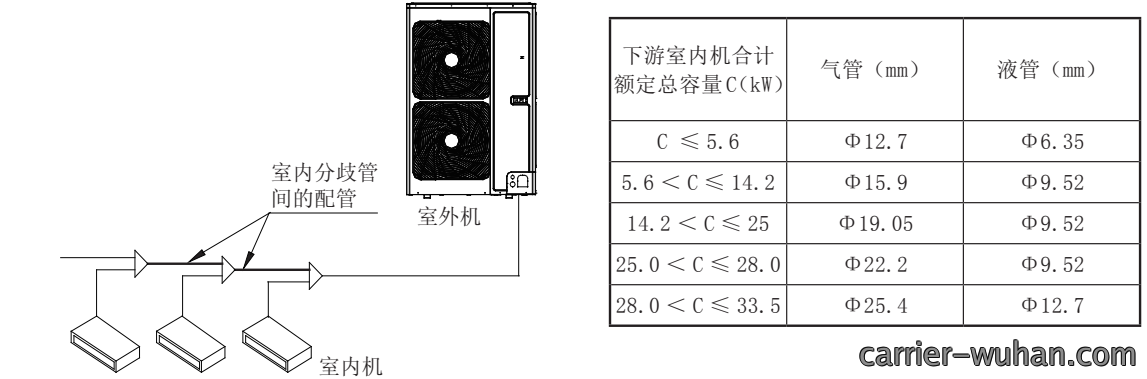

5、室内侧分歧管間的配(pei)管尺寸
室内機間的分歧管間(jian)的配管尺寸根據下游所接室内機容(rong)量選定 ; 当超過室外(wai)機容量時，以室外機容量為準。

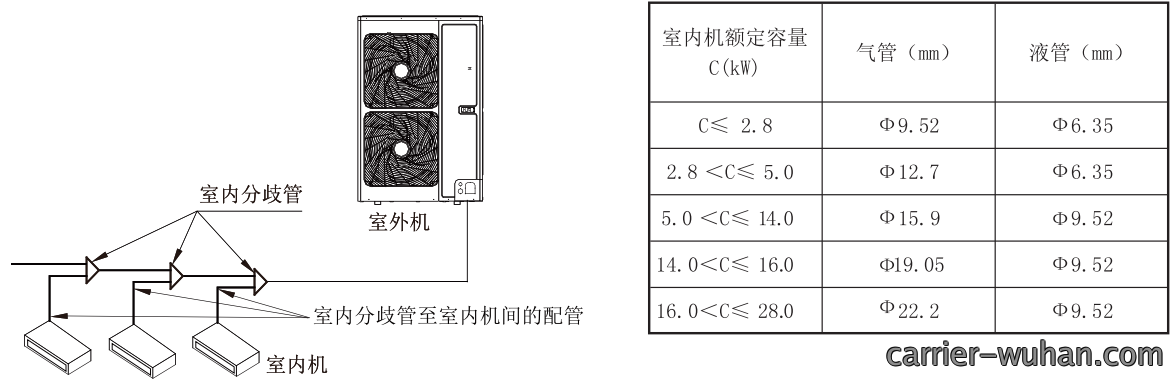

6、室(shi)内分歧(qi)管至室内機間的配管尺寸
室内機分歧管至室内機間配管尺寸與室(shi)内機(ji)配管尺寸保持一致。
注 : 如果室内機距离其近的分歧管长度大於(yu) 10m 時，额定(ding)容量 5.0kW 及以下的内機液管應加大一號。
二、製冷剂配管安裝

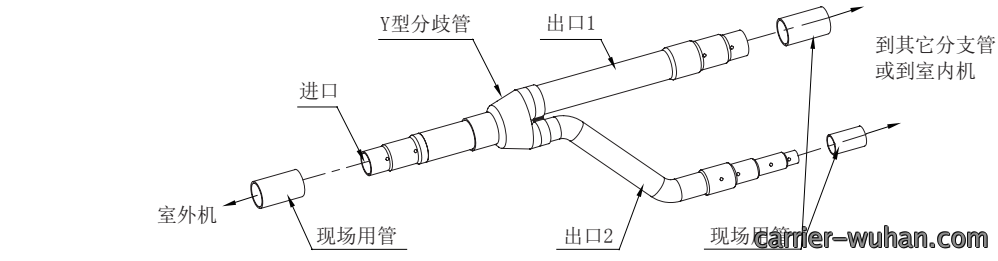

1、Y 型分歧管

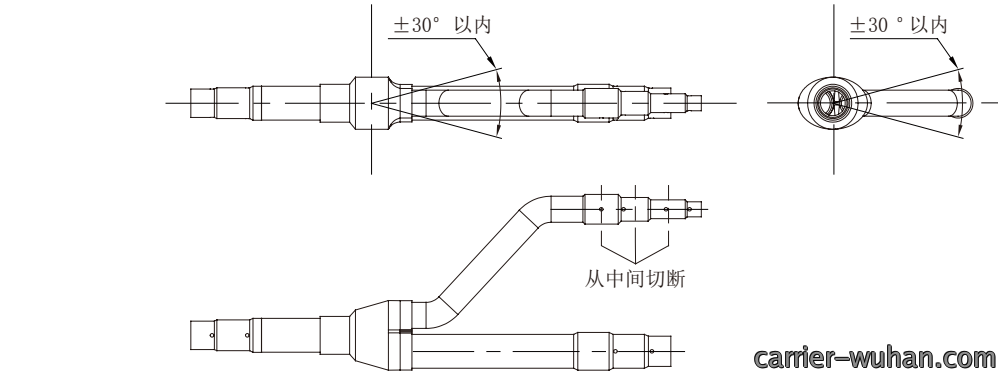

1.1 Y 型分歧(qi)管有不同管径的管段，可以方(fang)便地配合不同的管径的銅管。配管時選(xuan)擇合適管径的管段，用切管器(qi)在合適管径管段的中(zhong)部切開，並去(qu)除毛刺。如下圖所示。
1.2 安裝 Y 型(xing)分歧管(guan)必须使其分歧管竖向或水平。
1.3 分歧管保(bao)温，使(shi)用(yong)能經受 120℃或(huo)更高温度的保温材(cai)料，不可使(shi)用分(fen)歧管自带的泡沫作為保温材料。
2、管路的安裝及保温
2.1 多聯機空(kong)調系統，每(mei)根銅管都要贴上標簽，以便區別(bie)各銅管所屬系統，防止接错。

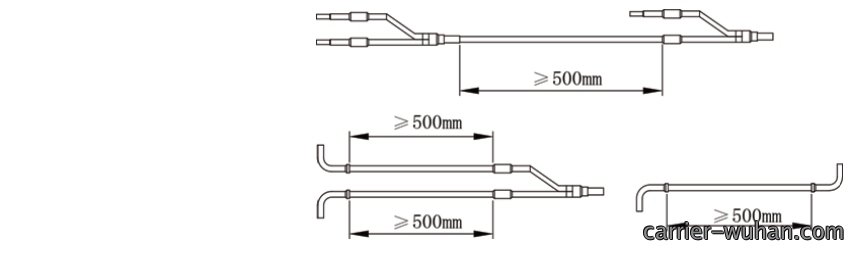

2.2 分(fen)歧(qi)管安裝時，相鄰兩個分歧管之間的(de)直管段(duan)长度不小於 500mm；分歧管主(zhu)管端口前的直管段不小於 500mm；分歧支管到室内機部分直管段不(bu)小於(yu) 500mm。如下圖。

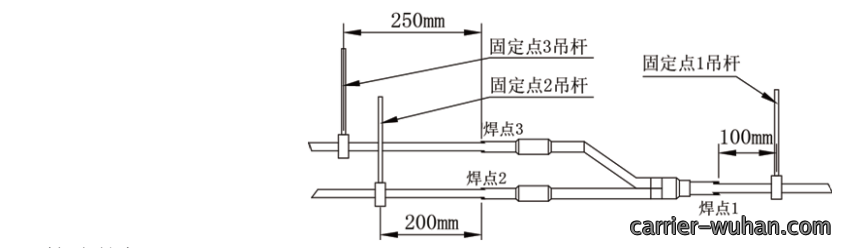

2.3 Y 型分歧管无论(lun)是水平還是(shi)竖直安裝，其前后都必须有以(yi)下三(san)個固定點。如下圖。
固定點 1--- 主(zhu)進管段背(bei)分歧侧距离焊接點 100mm 處；
固定點 2--- 主分支管背(bei)分歧點侧距离焊接點 200mm 處；
固定點 3--- 分(fen)支管背分歧點侧距离焊接點 250mm 處。
2.4 管路的保温
◆ 為避免在连接(jie)管上冷凝結露和(he)漏水，连接管氣管和液(ye)管必须用保温材料和胶带包扎與空(kong)氣隔絕。
◆ 保温材料應采用能耐(nai)管路温度的材料：對於熱泵機型，液管侧(ce)要求耐温不低於 70℃，氣管(guan)侧要求耐温不低於(yu) 120℃。對(dui)於單冷(leng)機型，液管侧(ce)要求耐温不低於 70℃，氣管侧(ce)要求同液管侧相(xiang)同。
例：耐熱聚乙烯泡沫(mo)（耐 120℃以上(shang)）；发泡聚乙烯（耐 100℃以上(shang)）。

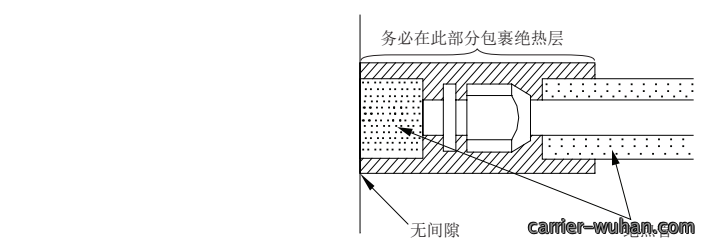

室(shi)内外機接头處用接头保温(wen)材料包好，與室内外(wai)機壁面无間隙，如下圖。
◆ 分歧管保(bao)温，使用與管路相同(tong)的保温材(cai)料，不可使(shi)用分(fen)歧管自带的泡沫作為保温材料。
◆ 当包扎保(bao)温胶带時，每一圈要壓住(zhu)前一圈带子(zi)的一半。勿將胶带裹(guo)得太(tai)紧，以免降低隔熱效果。
2.5 管路的支撐和防護
◆ 悬(xuan)空的连接管路應做好支(zhi)撐，支撐之(zhi)間距离按下表選擇。
◆ 室外管(guan)路要做好防意外(wai)损伤處理，管路超過 1m，必须給(gei)管路加一扣(kou)板保護。
2.6 室外機管路连接
◆ 拧紧室外機阀門连接(jie)管處的擴口螺母；紧固方(fang)法同室内機接管。
◆ 工程安裝時機組内部连(lian)接管部(bu)分必须包保温套管。
◆ GMV-H200WL/A1、GMV-H200WL/A、GMV-H224WL/A、GMV-H250WL/A 管路连接

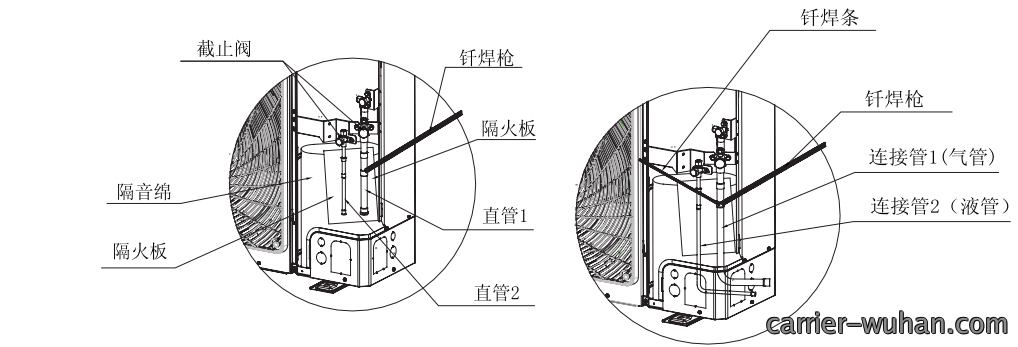

如下圖所示，打開外層隔音棉，在壓(ya)縮機與直管間放入隔火板，用(yong)钎焊枪將(jiang)直管1，直管2焊(han)下，將配管（连接管1，2）安裝(zhuang)到對應(ying)位置上，並用焊条將縫隙(xi)封死，先焊液侧配管再焊氣侧配管(guan)。焊接過程中(zhong)，必须用(yong)湿紗布缠(chan)繞包裹兩個截止阀。焊接時，火焰不能烧到隔音棉或其(qi)他器件。
◆ GMV-H280WL/F2、GMV-H310WL/F2、GMV-H335WL/F2 管路连接
1）连接管采用从機組(zu)正面接管時(shi)，不需要對连接管進行特別處理，可直(zhi)接將管路焊接到连(lian)接管 1和连接管 2 上。

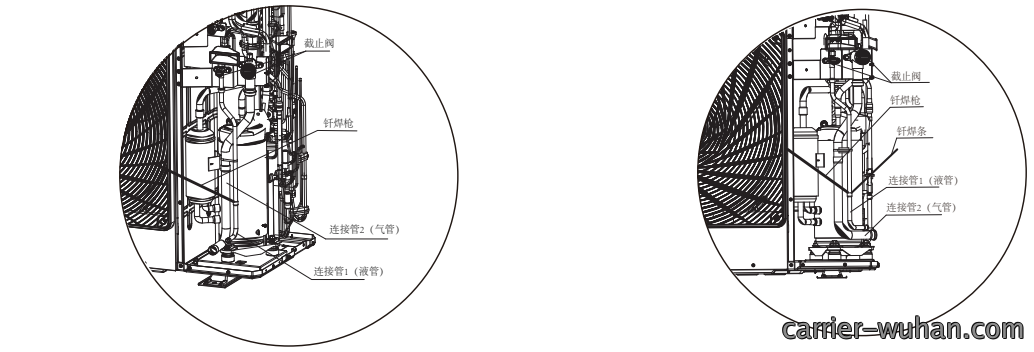

2）连接管采用从機組侧面接管時，需要如下圖(tu)所示(shi)，將機組(zu)前侧板、后侧板和连接板拆下，打開隔音棉，用钎焊(han)枪將连接(jie)管 1，连接管 2 焊(han)下，旋轉至合適角度(du)安裝到對應位置上，並用焊条將縫隙(xi)封死，先焊接连接管 1（液管(guan)）再(zai)焊接连接(jie)管 2（氣管）。焊接過程中(zhong)，必须用湿紗布缠繞包(bao)裹连接(jie)管 2 旁边的過滤器。焊接過程中(zhong)，必须用(yong)湿紗布缠(chan)繞包裹兩個截止阀。焊接時，火焰(yan)不能烧到隔音棉(mian)或其它器件。
三、追加製冷剂
GMV-H80WL/F1、GMV-H100WL/F1、GMV-H112WL/F1、GMV-H120WL/F1、GMV-H140WL/F1、GMV-H160WL/
F1、GMV-H120WL/F2、GMV-H140WL/F2、GMV-H160WL/F2、GMV-H180WL/F2、GMV-H200WL/F2、GMVH224WL/F2、GMV-H250WL/F2、GMV-H280WL/F2、GMV-H310WL/F2、GMV-H335WL/F2。
补充製冷剂質量的(de)計算方法(fa)

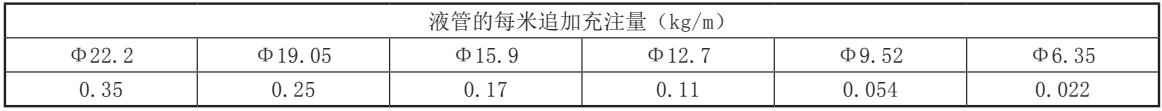

追加製冷剂(ji)質量 = ∑液管长度 × 每米液管製冷剂追加量
保證系(xi)統不泄露后，在壓縮機没有工作時，首先(xian)从室外(wai)機液管阀門注入口處向機組追加充注規定量的 R410a 製(zhi)冷剂直(zhi)到充注到需要量為止。当发(fa)現由於管内壓力上升而不能较快充注到所需要补充的製冷剂量時(shi)，可以將(jiang)機組置於製冷開機状態，从外機阀門進行(xing)製冷剂充注。

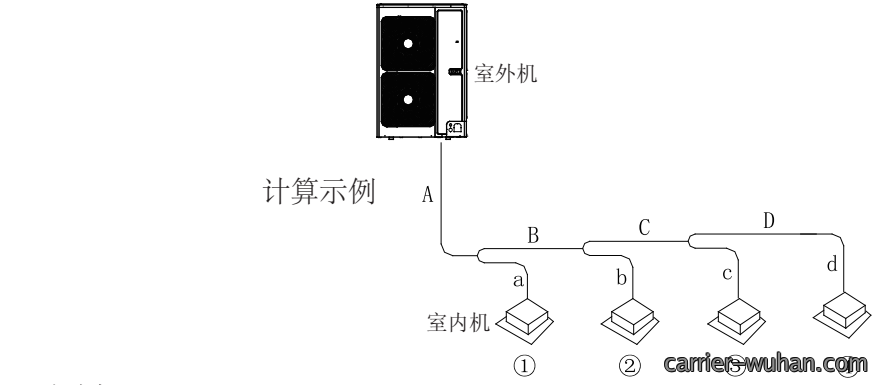

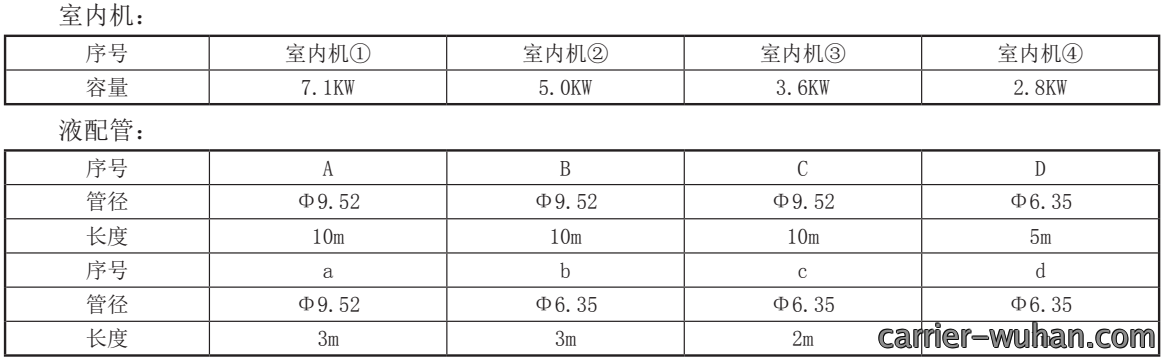

各液配管总长
Φ9.52：A+B+C+a=10+10+10+3=33m
Φ6.35: D+b+c+d=5+3+2+1=11m
1）製冷(leng)範围為 80 ～ 180 小追加製(zhi)冷剂量 =（33-20）×0.054+11×0.022 ＝ 0.944kg
2）製冷(leng)範围為 200 ～ 335 小追加製(zhi)冷剂量 =33×0.054+11×0.022 ＝ 2.024kg
注：
① GMV-H80WL/F1, GMV-H100WL/F1 GMV-H112WL/F1, GMV-H120WL/F1、GMV-H140WL/F1 、GMV-H160WL/F1、GMV-H120WL/F2、GMVH140WL/F2、GMV-H160WL/F2、GMV-H180WL/F2 機型液管总长 20m 内无需追加冷媒。
② GMV-H200WL/F2，GMV-H224WL/F2，GMV-H250WL/F2，GMV-H280WL/F2，GMV-H310WL/F2，GMV-H335WL/F2 機型都需要追加冷媒。
四、產品電氣安裝
注意：空調機必须可靠接地(di)，若接地不正確會导致触電或火災。
1、電氣布線
◆ 按國家布線規(gui)則進行安裝。
◆ 電源一定要(yao)使用(yong)额定電壓及空調機組專用電源。
◆ 電(dian)源線應有(you)可靠固定，以免接線端子受力。請不要用力拉動電源(yuan)線。
◆ 電源線(xian)線径應足够大，電源線和连接線损坏必须(xu)用專用的電缆線來(lai)更换。
◆ 所有電氣安裝務必由專業人士按國(guo)家(jia)和当地法律、規章進行。
◆ 機組必须可靠接(jie)地，符合 GB 17790-2008 相關要求。
◆ 必须安裝可切断整(zheng)個系統電源的(de)断路器和漏電開關 ( 單臺機組需配 30mA 的漏電開關(guan) )。
◆ 断路(lu)器應同時(shi)具有磁脱扣和熱脱扣功能，以保證短路和過载都得到保護，應選用“D”型断路(lu)器。
◆ 現場(chang)接線時請以機身所贴(tie)線路圖為準。
◆ 以下選型的条件：
① 断路器及電源線規格是基於機組******功率（******電流）選(xuan)取。
② 電源線規格基於(yu)使用環境為 40℃，電缆工(gong)作温度為(wei) 90℃的多芯銅芯電缆（如 YJV 銅(tong)芯交聯聚乙烯絕缘聚氯(lv)乙烯護套電力
電缆）明敷在線槽(cao)中的条(tiao)件下得出的（GB/T 16895.6-2014），如果使用(yong)条件不同，請根據國家(jia)標準核算調(diao)整。
③ 断路器規格基於断路器(qi)工作時其旁边環境温度(du)為 40℃的(de)条件下得出，如果使用(yong)条件不同，請根據断路(lu)器規格书核算(suan)調整。
④ 断路(lu)器應同時(shi)具有磁脱扣和熱脱扣功能，以保證短路和過载都得到保護。
⑤ 工程布(bu)線應满(man)足 GB/T16895.6-2014 要求，確保線路(lu)壓降满足要求，保證設備端電壓不低於(yu)設備標称值的(de)下限。
2、断路器和電源線選型

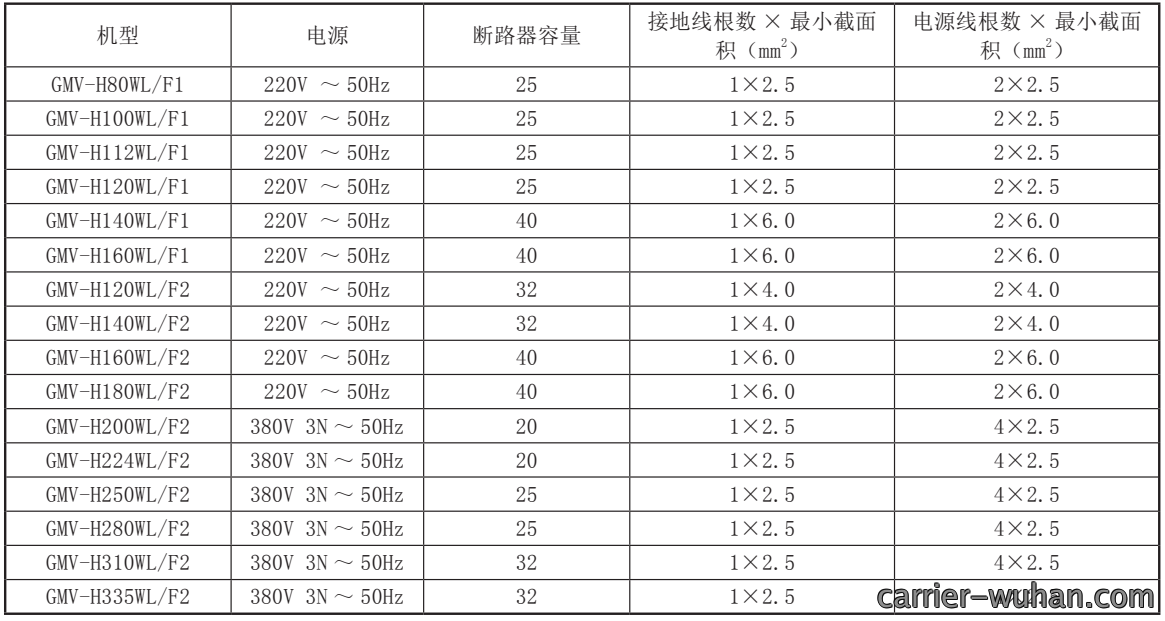

2.1 GMV 雅(ya)居家用多聯空調機組室外機断路(lu)器和電源選型推荐表：
注：
1）機組電源線必须為銅(tong)芯電缆，工作温(wen)度不(bu)能大於其規定值。
2）工程布(bu)線應满(man)足 GB/T16895.6-2014 要求，確保線路(lu)壓降满足要求，保證設備端電壓不低於(yu)設備標称值的(de)下限。
3）以上選型条件：電源(yuan)線規格是指(zhi) BV 單芯(xin)線（2 ～ 4 根）穿(chuan)塑料管(guan)時敷設且使用環境温度為 40℃時所選用的規格，断(duan)路(lu)器為温度 40℃
時所(suo)使用(yong)，断路器為“D”型。如果現場實际(ji)安裝条件有所改變，請按照廠家提(ti)供的(de)電源線、断路器規格书，酌情考虑降容(rong)量使(shi)用。
3、接地要求
◆ 空調機(ji)組為Ⅰ類電(dian)器，請務必采取可靠(kao)接地措施。
空調機組内的黄綠雙色線為(wei)接地線(xian)，切不可移作它用，更不(bu)可將其剪断(duan)。不能用(yong)自(zi)攻螺钉固定。否則，將带來触電危险。
◆ 接地電阻，應符合國家標準 GB 50169-2016 的要求。
◆ 用戶電源必须提供可靠接地端。請不要把接地線接(jie)到(dao)下列地方：
a. 自來(lai)水管； b. 煤氣管； c. 排污管(guan)； d. 專業人(ren)士認為不可靠(kao)的其它地方。
4、機組接線圖

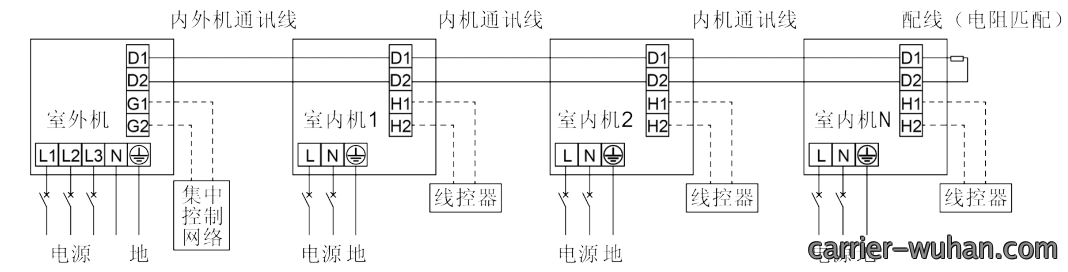

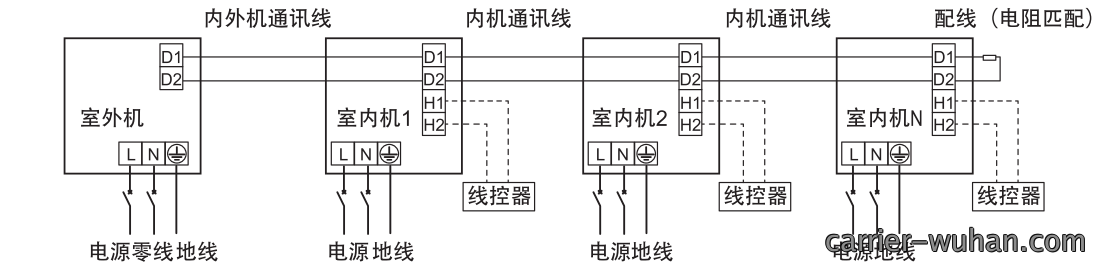

4.1 室外機電氣接線圖
内外機分開供電
單相電機組 GMV-H80WL/F1、GMV-H100WL/F1、GMV-H112WL/F1、GMV-H120WL/F1、GMV-H140WL/F1、
GMV-H160WL/F1、GMV-H120WL/F2、GMV-H140WL/F2、GMV-H160WL/F2、GMV-H180WL/F2 连接方式 :
三 相 電 機 組 GMV-H200WL/F2、GMV-H224WL/F2、GMV-H250WL/F2、GMV-H280WL/F2、GMV-H310WL/
F2、GMV-H335WL/F2 连接方式 :
注：
① 各室内機、室外機通訊聯接端口详见機組電氣(qi)原理圖。
② 每一臺室内機根據機組容量需(xu)安裝一(yi)断路器（或熔断器）。
③ 每(mei)一臺室内機断路器(qi)（或熔断器）作為對(dui)應室内(nei)機短路保護及异常過载用。
