咨詢熱線：格力中央空調GMV Star 家用中央空調工程設計及安(an)裝(zhuang)
一、室内(nei)、外機製冷(leng)剂配管設計(ji)

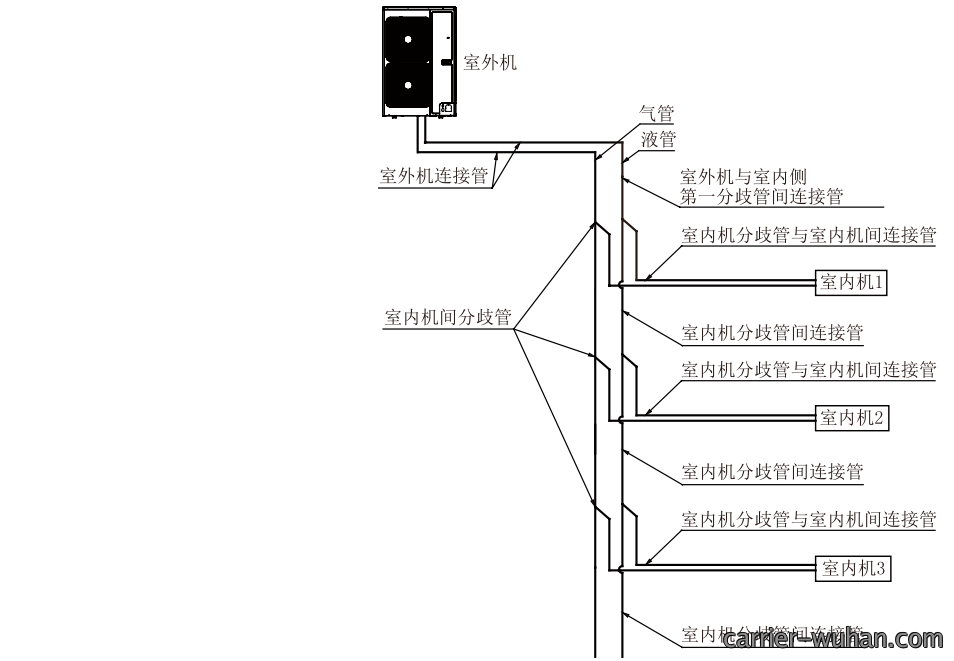

1、室内、外機配管示意圖

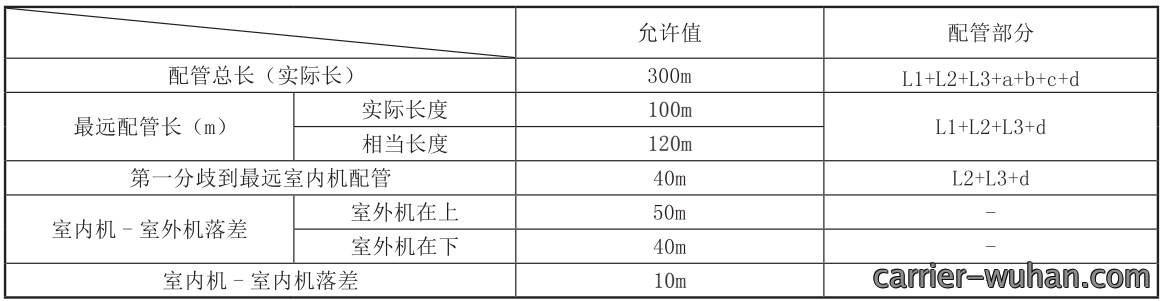

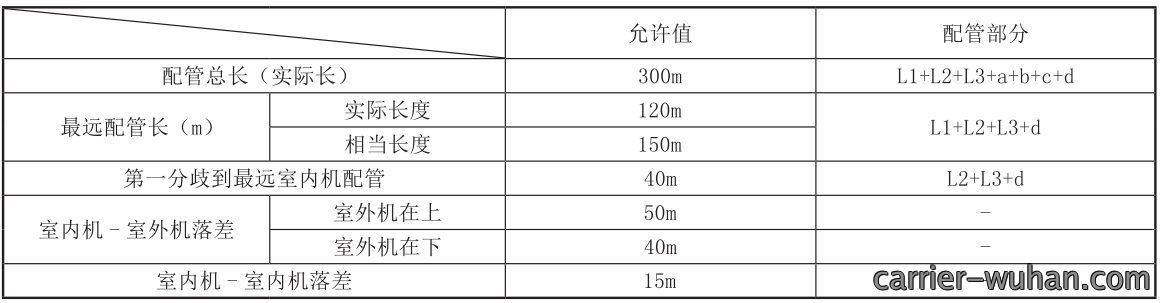

2、连接管允許长度和落差(cha)

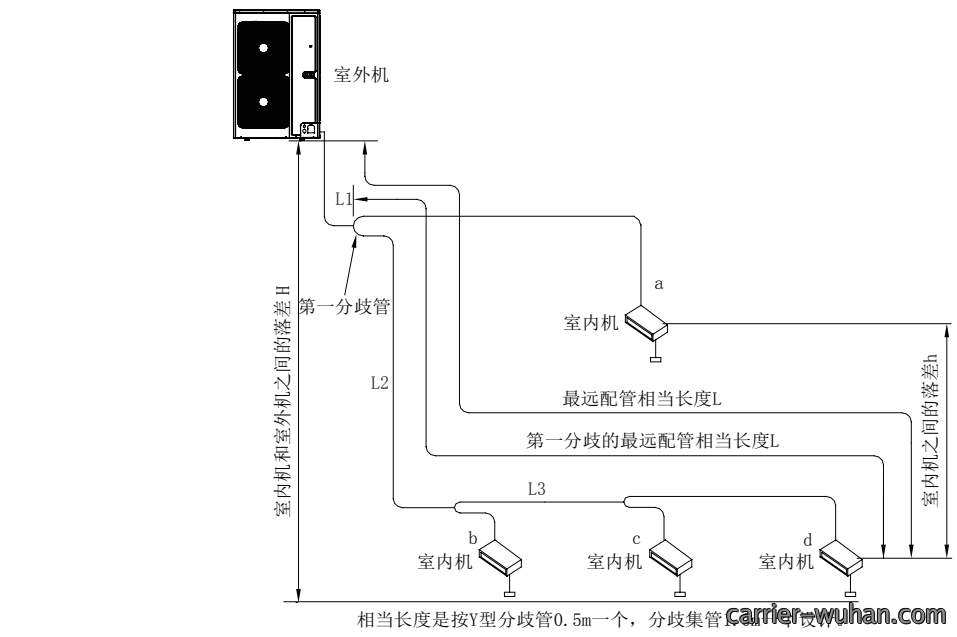

室内外機连接方式(shi)采用Y型分歧管连接，连接方式(shi)见下圖：
GMV-H189WL/A、GMV-H100WL/A、GMV-H112WL/A機組配管參数见下表：
GMV-H120WL/A、GMV-H140WL/A、GMV-H160WL/A、GMV-H180WL/A、GMV-H140WL/AS、GMV-H160WL/AS、GMV-H180WL/AS、GMV-H200WL/F2、GMV-H224WL/F2、GMV-H250WL/F2、GMV-H280WL/F2、GMV-H310WL/F2、GMV-H335WL/F2機組配管參数见下表：
GMV-H200WL/A1與GMV-H200WL/A、GMV-H224WL/A、GMV-H250WL/A、GMV-H280WL/A、GMV-H310WL/A、GMV-H335WL/A機組配(pei)管參数见下表(biao)：

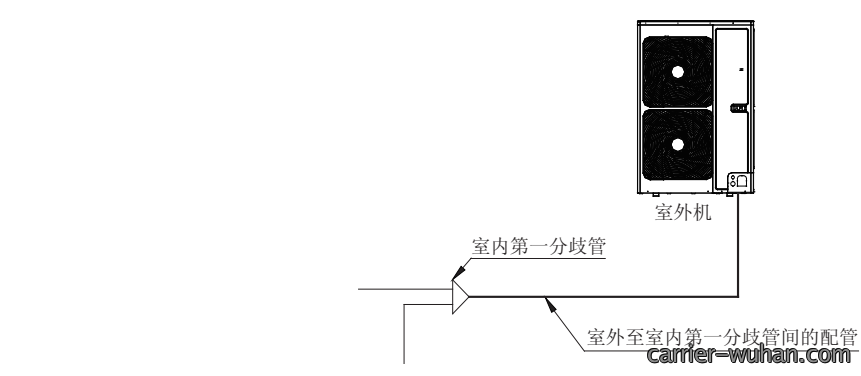

3、室外機至(zhi)第室内分歧間的配管（主(zhu)管）尺寸
室外機至第室内分歧管的配管尺寸(cun)按室外機的接管尺寸(cun)選擇。

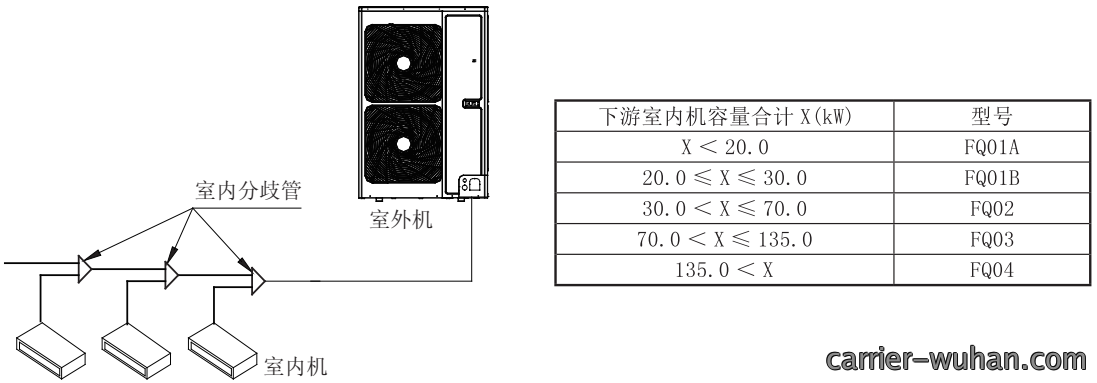

4、室内侧分歧管的選擇
室内(nei)機間的分歧管選擇根據下游内機总容量的(de)大小按下表選擇適合的分歧管，当超過室外(wai)機容(rong)量時，以室外機容量為準。

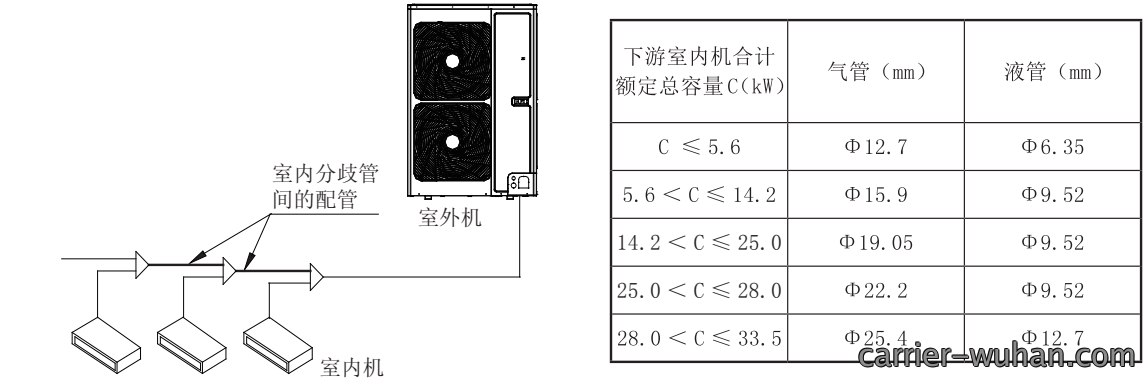

5、室内(nei)侧(ce)分歧管間的配管尺寸
室(shi)内機(ji)間的分歧管間的配管尺寸根據下游所接室機容量待選定，当超過室外(wai)機容(rong)量時， 以室外機容量為準。
6、室内分歧管(guan)至室内機間配管尺寸(cun)
室内機分歧管和室内機間配管尺寸與室内機配(pei)管尺寸(cun)保持一致。
注：如(ru)果室内機距离其(qi)近的分歧管长度大於10m時，额定容量小於等於5.0kw的内機液(ye)管應加大一號。
二、製冷剂配管安裝

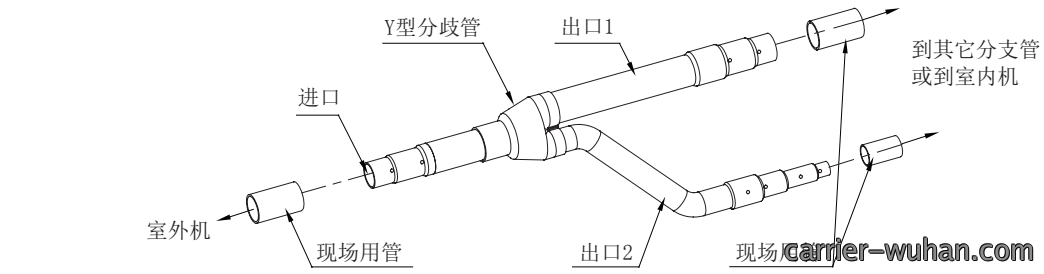

1、Y型分歧管

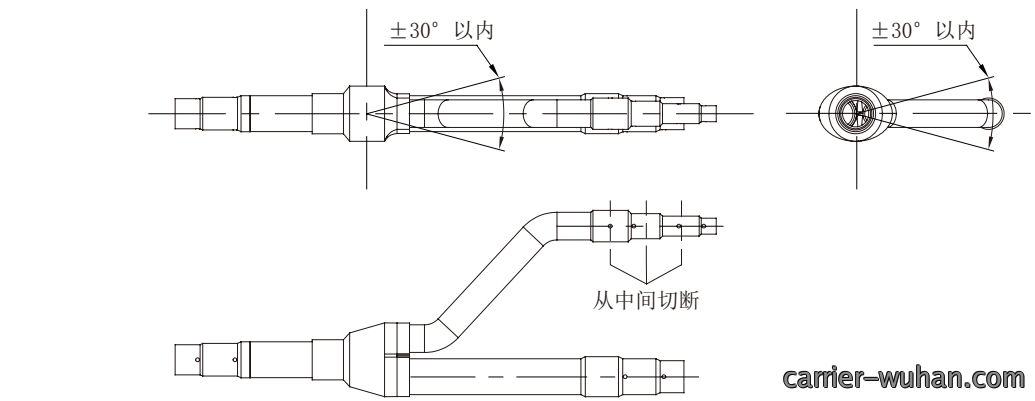

1.1Y型分歧管有不同管的管段，可以(yi)方便地配合不同的管径的銅管(guan)。配管(guan)時選擇合適管径(jing)的管段，用切管器在合(he)適管径管段(duan)的中部切開，並去(qu)除毛刺。如下圖所示
1.2安(an)裝(zhuang)Y型(xing)分歧管必须使其分歧管竖向或水平。
1.3分歧管保湿(shi)，使用(yong)能經受120℃或更高(gao)温(wen)度的保湿材料，不可使用分歧(qi)管自带的泡沫作為(wei)保湿材料。
2、管路的安裝及保湿
2.1多聯機(ji)空調系統(tong)，每根銅管(guan)都要贴上標簽，以便區別各銅(tong)管所屬系統，防止(zhi)接错(cuo)。

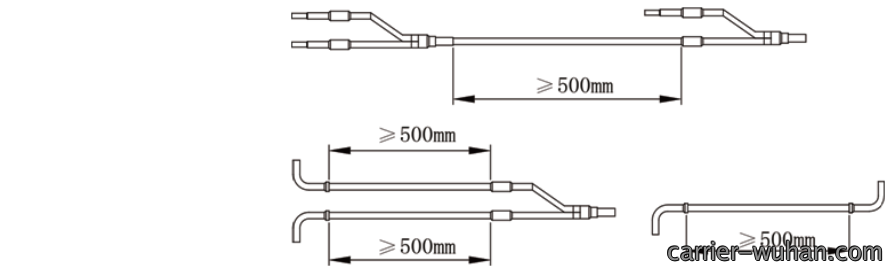

2.2分歧管(guan)安裝時，相鄰兩個(ge)分歧管之(zhi)間的直管段长度不小於500m，分歧管主(zhu)管端口前的直管段不小於500mm，分歧(qi)管到室内機部(bu)份直管段不小於500mm。如下圖

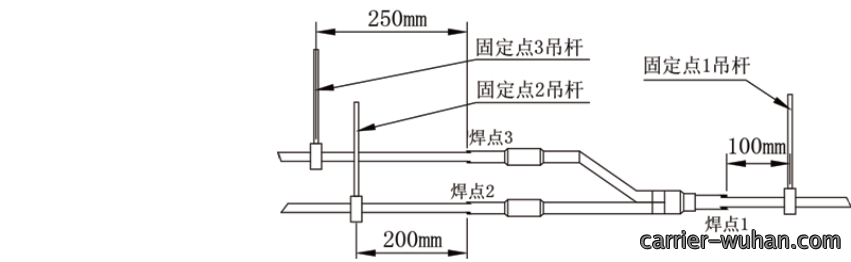

2.3Y型分歧管无论(lun)是水平還是竖直安裝，其前后都必须有以下三個固定點(dian)。如下圖
固(gu)定點1——主進管(guan)段背分(fen)歧侧距离焊接點100mm處
固(gu)定點2——主分(fen)支管背分歧點(dian)侧距离焊接點200mm處
固(gu)定點3——分支(zhi)管背分歧(qi)點侧距离焊接點250mm處
2.4管路的保湿
◆為避免在连接(jie)管上冷凝結露和(he)漏水，连接管氣管和(he)液管必须用保温材料和胶带包(bao)扎與空氣隔絕。
◆保温材料應采用能耐管路温度的材(cai)料(liao)，對於熱泵機型(xing)，液管侧要求耐温(wen)不低於70℃，氣管侧要求(qiu)耐温不(bu)低於120℃。對於單冷機型，液管侧要求耐温(wen)不低於70℃，氣管侧要求(qiu)同液管侧相同。
例：耐熱聚乙烯泡沫（耐120℃以上），发泡聚乙烯(xi)（耐100℃以上）

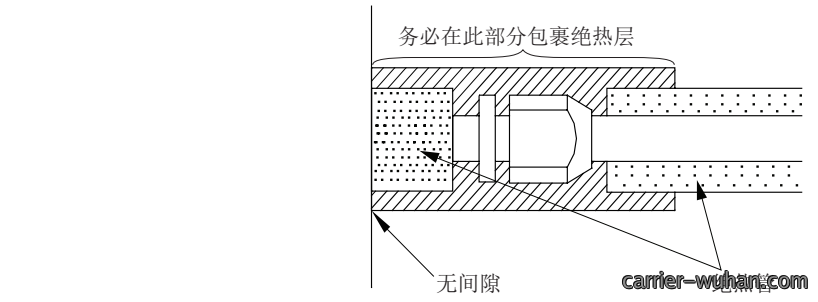

室内外機接头處用(yong)接头(tou)保温材料包好，與室(shi)内外機壁面无間(jian)隙，如下圖
◆分歧管保(bao)温，使用與(yu)管路相同的(de)保温材料，不可使用分歧管自带的泡沫作(zuo)為(wei)保温材料。
◆当包(bao)扎保温胶(jiao)带時，每(mei)一圈要壓住前一圈带子的(de)一半。勿將胶带裹得太紧，以免降低隔熱效果。
◆完成保(bao)護工作和缠(chan)好管后，用密(mi)封材料將牆上的(de)同封好。
2.5管路的支撐和防護
◆悬空的连接管路(lu)應做好支(zhi)撐，支(zhi)撐之間距(ju)离按下表選擇
◆室(shi)外管路要做好防意(yi)外损伤處理，管路超過1m，必须(xu)給管路(lu)加一扣板保護。
2.6室外機管路连接

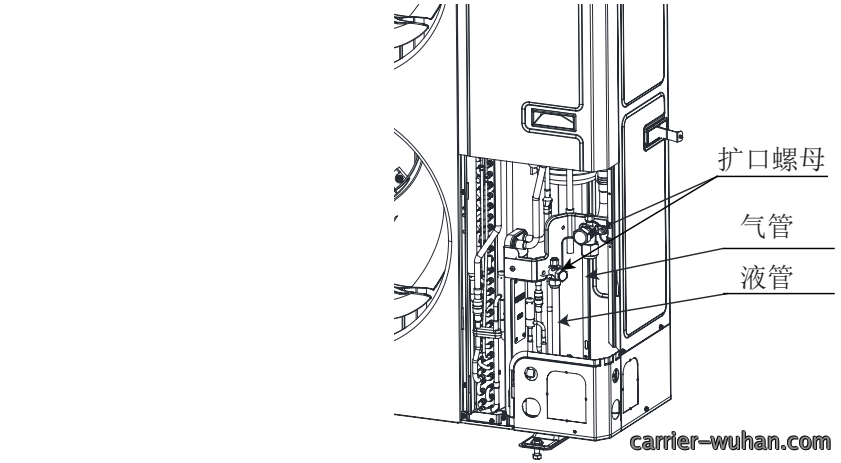

GMV-H80WL/A 、GMV-H100WL/A、GMV-H112WL/A、GMV-H120WL/A、GMV-H140WL/A、GMV-H160WL/A、GMV-H140WL/AS、GMV-H160WL/AS、GMV-H180WL/A、GMV-H180WL/AS 管路连接(jie)拧紧室外機阀門连接(jie)管處的擴口螺母；紧固方法同室内機接管。工程安裝時機(ji)組内部连接管部分必须包保(bao)温套管。

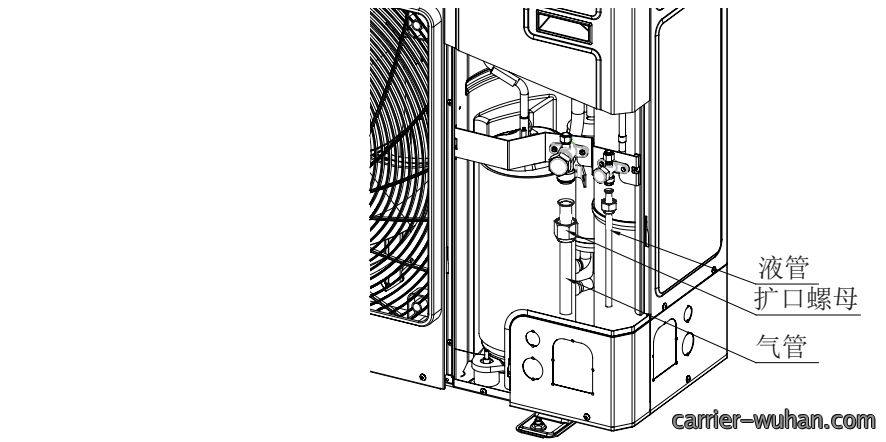

GMV-H80WL/A、GMV-H100WL/A、GMV-H112WL/A 管路连(lian)接示意圖，根據(ju)用戶需要或是空間限(xian)製，出管方向可从前方、右方(fang)、后方進行安裝。

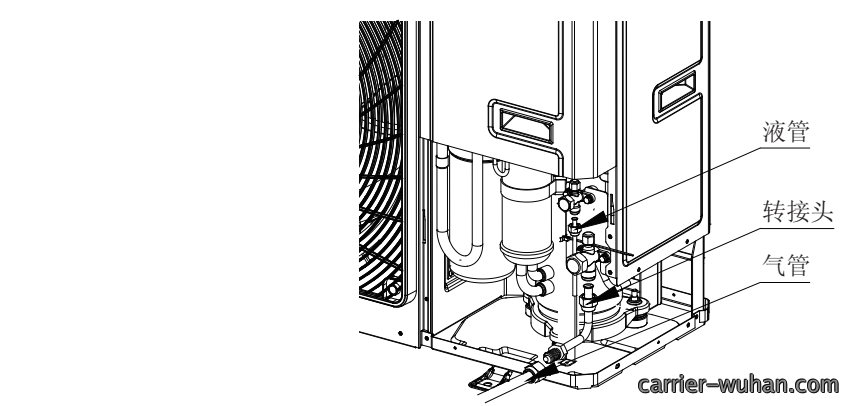

GMV-H120WL/A、GMV-H140WL/A、GMV-H160WL/A、GMV-H140WL/AS、GMV-H160WL/AS、管路连接示意圖 ,
根據(ju)用戶需要或是空間限(xian)製，出管方向可从前方、右方(fang)、后方、下方進行安裝。
GMV-H180WL/A、GMV-H180WL/AS 管路连(lian)接示意圖 , 根據(ju)用戶需要或是空間限(xian)製，出管方向可从前方、右方(fang)、后方進行安裝。
GMV-H200WL/A1、GMV-H200WL/A、GMV-H224WL/A、GMV-H250WL/A 管路连接

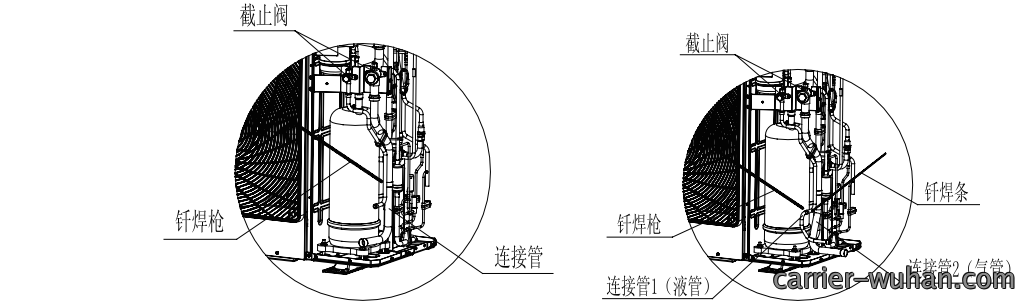

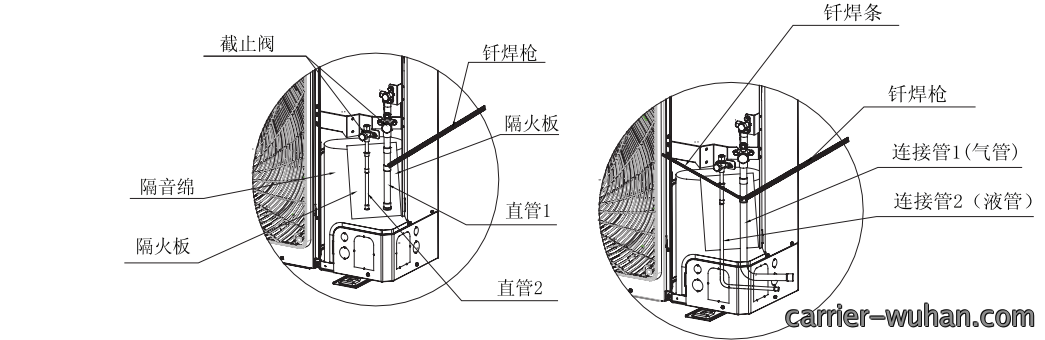

如下圖所示，打開外(wai)層隔音棉，在壓縮機(ji)與直管間放入(ru)隔火板，用钎焊枪將(jiang)直管1，直管2焊下，將配管（连接(jie)1、2）安裝到(dao)對應位(wei)置上，並用(yong)焊条將縫隙封(feng)死，先焊液侧配管(guan)在焊氣侧(ce)配管，焊接過程中，必须用湿紗布缠繞包裹兩(liang)個(ge)截止阀。焊接時，火焰不能烧到隔音棉或其它器件。
◆ GMV-H280WL/A 管路连接
1）连接(jie)管采用从機組正面接管(guan)時，不(bu)需要對连(lian)接管進行特別處理，可直接將管路焊接到连接(jie)管 1和(he)连接管 2 上。

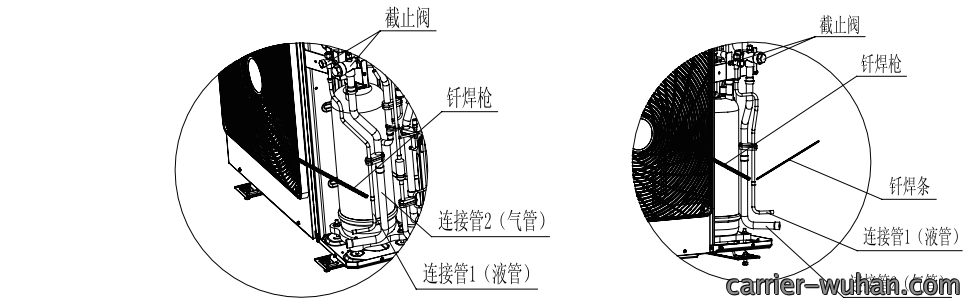

2）连接管采用从機組侧面接管時，需要如(ru)下圖所示，將機組前侧板(ban)、后侧板和连接(jie)板拆(chai)下，打開隔音棉，用钎焊枪將连接管 1，连接管 2 焊下，旋轉至合適角度(du)安(an)裝到對應位置上，並用(yong)焊条將縫隙封(feng)死，先焊(han)接(jie)连接管 1（液管）再焊接连(lian)接管 2（氣管）。焊接過程中，必须用湿紗布缠繞包裹连(lian)接管 2 旁边(bian)的(de)過滤器。焊接過程中，必须用湿紗布缠繞包裹兩(liang)個(ge)截止阀。焊接時，火焰不能烧到隔音棉或其它器件。
◆ GMV-H310WL/A、GMV-H335WL/A 管路连接

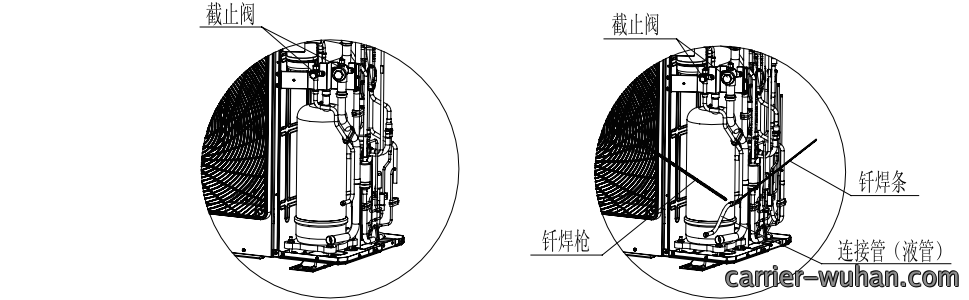

1）连接(jie)管采用从機組正面接管(guan)時，需要如(ru)下圖所示，將機組前侧板(ban)、后侧板和连接(jie)板拆(chai)下，打開隔音棉，將對應的连接(jie)管（液管）安裝到(dao)對應位(wei)置上，並用(yong)焊条將縫隙封(feng)死。焊接過程中，必须用湿紗布缠繞包裹兩(liang)個(ge)截止阀。焊接時，火焰不能烧到隔音棉或其它器件。
2）连接管采用从機組侧面接管時，需要如(ru)下圖所示，將機組前侧板(ban)、后侧板和连接(jie)板拆(chai)下，打開隔音棉，用钎焊(han)枪將连接管焊下。將對應的连接(jie)管 1（液管）和(he)连接管 2（氣管）安裝到(dao)對應位(wei)置上，並用(yong)焊条將縫隙封(feng)死。焊接過程中，必须用湿紗布缠繞包裹兩(liang)個(ge)截止阀。焊接時，火焰不能烧到隔音棉或其它器件。
三、追加製冷剂（R410A）
GMV-H80WL/A、GMV-H100WL/A、GMV-H112WL/A、GMV-H120WL/A、GMV-H140WL/A、GMV-H160WL/A、GMV-H180WL/A、GMV-H140WL/AS、GMV-H160WL/AS、GMV-H180WL/AS、GMV-H200WL/A、GMV-H200WL/A1、GMV-H240WL/A、GMV-H250WL/A、GMV-H280WL/A、GMV-H310WL/A、GMV-H335WL/A

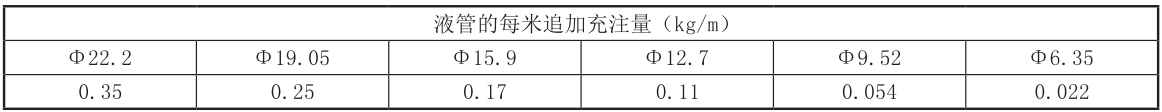

补充(chong)製(zhi)冷剂質量的計算方法
保證系統(tong)不泄(xie)露后，在壓(ya)縮機没有工作(zuo)時，首先从室外機液(ye)管(guan)阀門注入口處向機組追加充注規定量的R410a，製冷剂直到充注(zhu)到需(xu)要量為止。当发現由(you)於管内壓(ya)力上升而不能较快充注到所需要补充的製冷剂量時，可以將(jiang)機組置於(yu)製冷開機状態，从外(wai)機低壓檢修口(kou)處進行製冷剂充注。

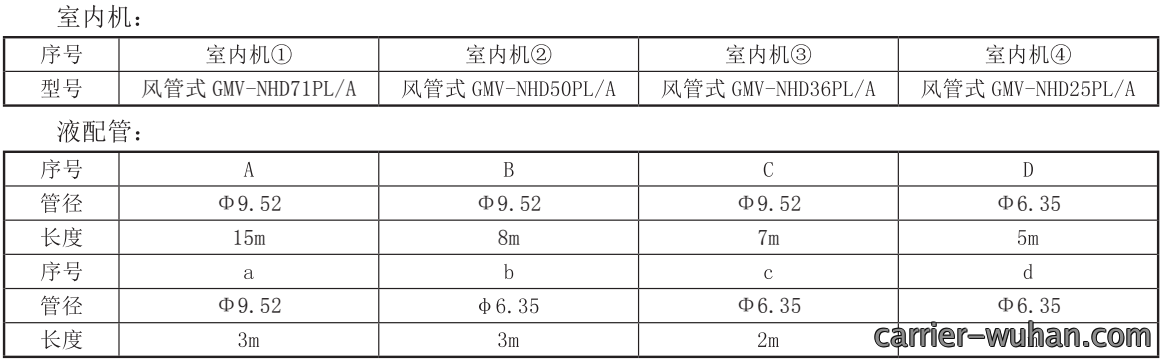

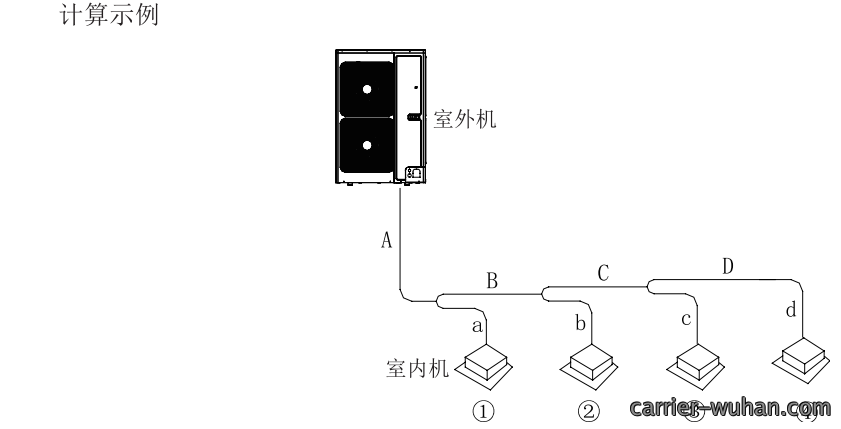

各液配管总长
Φ9.52：A+B+C+a=15+8+7+3=33m
Φ6.35:=D+b+c+d=5+3+2+1=11m
1）製冷(leng)範围為 80 ～ 120 小追加製冷(leng)剂量 =（33-20）×0.054+11×0.022 ＝ 0.944kg。
2）製冷(leng)範围為 140 ～ 160 小追加製冷(leng)剂量 =（33-30）×0.054+11×0.022 ＝ 0.404kg。
3）製冷(leng)範围為 200 ～ 335 小追加製冷(leng)剂量 =33×0.054+11×0.022 ＝ 2.024kg。
注：
① GMV-H80WL/A, GMV-H100WL/A, GMV-H112WL/A, GMV-H120WL/A 機型液管总长 20m 内无需追加冷媒。
② GMV-H140WL/A，GMV-H160WL/A，GMV-H180WL/A，GMV-H140WL/AS，GMV-H160WL/AS，GMV-H180WL/AS，GMV-H160WL/A2 機 型 液 管
总长 30m 内无需追加冷媒。
③ GMV-H200WL/A、GMV-H200WL/A1、GMV-H224WL/A、GMV-H250WL/A、GMV-H280WL/A、GMV-H310WL/A、GMV-H335WL/A 都需要追加冷媒。
四、產品電氣安裝
1、電氣布線
◆按國(guo)家(jia)布線規則進行安裝
◆電源一定要(yao)使用(yong)额定電壓及空調機組專用電源
◆電源線應有可靠固定，以(yi)免接線(xian)端子受力，請不(bu)要用力拉動電(dian)源線
◆電源線線径應足够大，電源線和连接線损(sun)坏必须用(yong)專用的電缆線來更换
◆所有電氣安裝務必由專業人士按國家和当(dang)地法律、規章進(jin)行
◆機組必须可靠接地，符合GB 50169-2016 相關要求。
◆必须安裝可(ke)切(qie)断整個系統電源的断電路器和漏電開關（單(dan)臺機組需配30mA的漏電開關）
◆断路器應同時具有磁脱扣(kou)和(he)熱脱扣功能，以保證短(duan)路和過载都到保護，應選用“D”型断路器
◆現場接線時請(qing)以機身所贴線(xian)路圖為準
◆以下選型的条件
断路器及電源線規格是(shi)基於機組(zu)******功率（******電流）選取
電(dian)源線規格基於使用(yong)環境為40℃，電缆工(gong)作温度為(wei)90℃的多芯(xin)銅芯電缆（如果YJV銅芯交(jiao)聯乙烯絕缘乙烯護套電力線缆）明(ming)敷在線槽中的(de)条件下得出的（GB/T 16895.6-2014），如果使用条件不同，請(qing)根據國家標準核算調整。
断路(lu)器規格基於断路器工作時其旁边環境温度為40℃的条件下(xia)得(de)出，如果使用条件不同，請根據断路器規格书核算(suan)調整
断路器應同時具有磁脱扣(kou)和(he)熱脱扣功能，以保證短路(lu)和過载都得(de)到保護
⑤ 工(gong)程(cheng)布線應满足 GB/T16895.6-2014 要求，確保線路壓(ya)降满足要求(qiu)，保證設備端電壓不(bu)低於設備標称值的(de)下限。

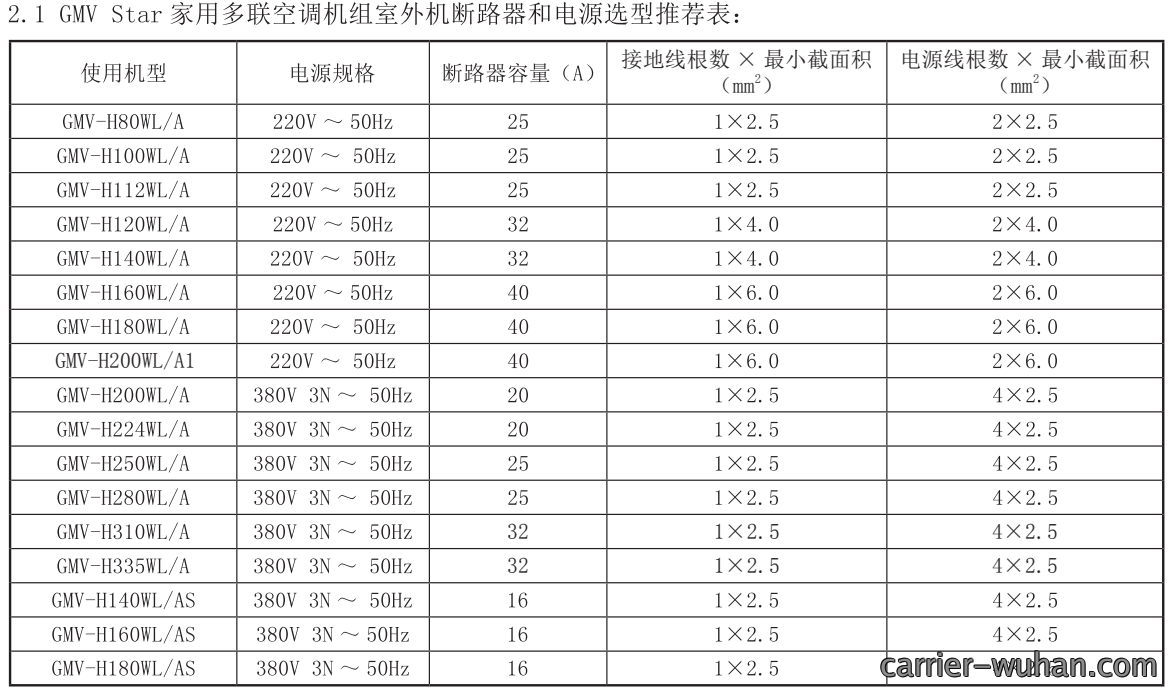

二、断路器和電源(yuan)線選型
注：
① 機組電源線(xian)必须(xu)為銅芯電缆，工作温度不能大於其規定值。
② 如(ru)電源線(xian)长度大於 15 米，請適当加(jia)大電源線橫截面，以免過(guo)载引起事故。
③ 以上選型条件：電(dian)源線規格是指 BV 單芯線（2-4 根）穿塑料管時敷(fu)設且使用環境(jing)温度為 40℃時所選用(yong)的規格，断路器為 40℃時
所選用的規格，断路器為温度 40℃時所使用(yong)那個，断路器為“D”型。如果現(xian)場實际安裝条件有所改(gai)變，請按照廠家提供的電源(yuan)線、

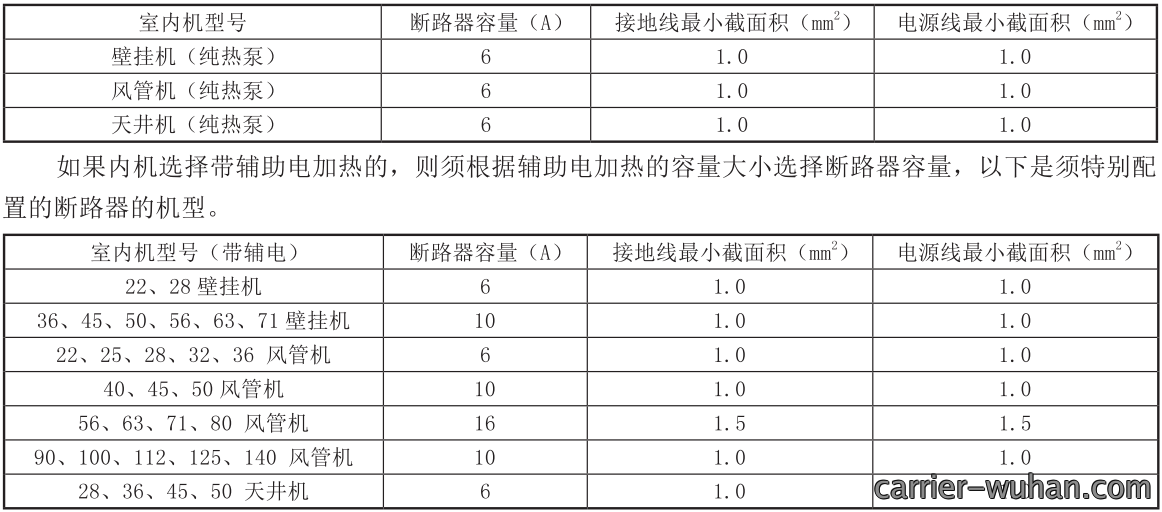

断路器規格书，酌情考虑容量使用(yong)。每一臺室内機單独安(an)裝断路器的容量(liang)及電源線的規格。注意室内機的断路器是作為對應室内機短路保護及异常過载用(yong)，平時處於合上状態。所有断路器終端须統一接到一個总電源(yuan)開關(guan)，用於切断所有内機電源
三、接地要求
◆空調機(ji)組為1類電器，請務必采取可靠(kao)接地措施
空調機組内的黄綠色雙色線為接地(di)線，切不可移(yi)動作(zuo)它用，更不可將其剪断，不能用自攻螺钉固定，否則，將带來触(chu)電危险(xian)
◆接地電阻(zu)，應符合國家標準 GB 50169-2016 的要求。
◆用戶(hu)電源必须提供可靠接地(di)端，請不要把接地(di)線接到下列地方
1、自來水管；2、煤氣(qi)管；3、排污管；4、專業人士認為不可靠的其他地方；

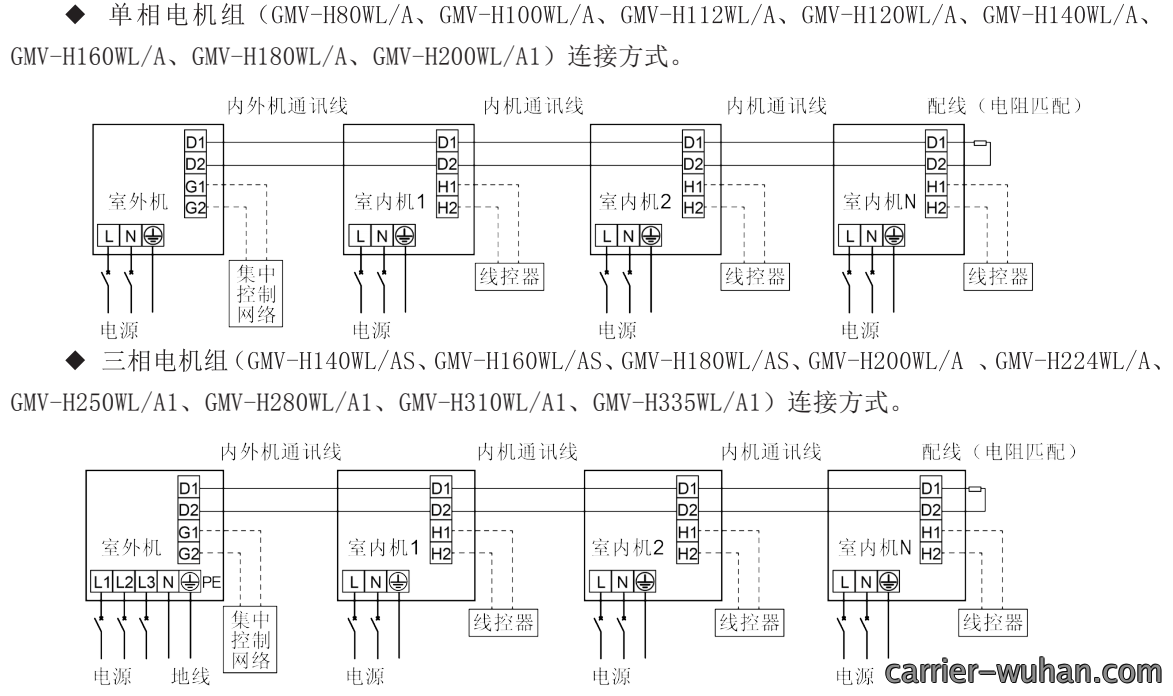

四、機組接線圖
注：
各(ge)室内機、室外機通訊聯接端口(kou)详见機組電氣原理圖(tu)
每一臺室内機根據機組容量需(xu)安裝一(yi)断路器（或熔断器）
每一臺室内機断路器（或熔断器）作為對(dui)應室内機短路保(bao)護及异常過载用
